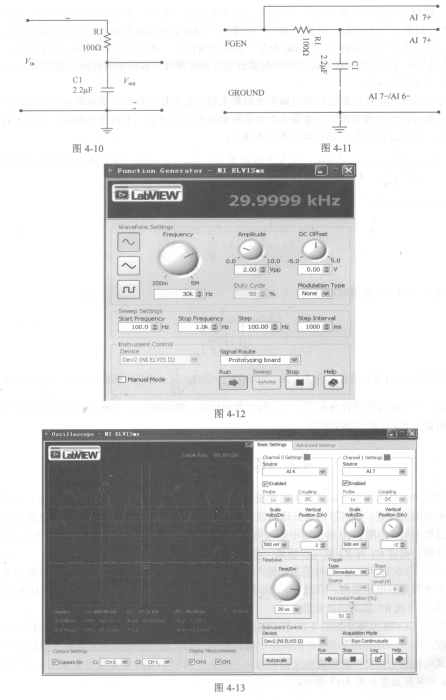

利用RC电路不但可以组成高通滤波电路，M2764A-2F1也可以组成低通滤波电路，将图4-1中的电阻和电容调换位置，就可以得到低通滤波电路，如图4-10所示。对比图4-1和上述表达式的推导过程可知：当图4-10的电路中输入电压Vi。为高频信号时，电容相当于短路；当Vi。为低频信号时，电容Cl与Rl就可以组成一个分压器。

   从式( 2.5-8)可知，选择适当的输入信号Vi。的频率，就可以在输出端Vout处得到电路设计者所预期的电压数值。下面的例子仍将借助NI ELVIS中的虚拟仪器DMM、FGEN、Scope、Bode等来完成RC低通滤波实验。

   在NI ELVIS上建立如图4-11所示的测量实验电路，其中FGEN与图2-45中的同名引脚相对应；GROUND与图2-109中的同名引脚相对应；在NI ELVIS的原型实验板上按照图4-11的方式连接好电路后，启动虚拟仪器FGEN、Scope，其中FGEN的参数设置如图4-12所示，Scope的参数设置如图4-13所示。
