按照图4-12的参数设置，当正弦M27C1001-12F1波的信号频率为30kHz时，2.2UF的电容阻抗的大小为：Xc=l/coC=l/(27fC) =1/（27ix30xl03x2.2xl0-6）～2.41Q，所以串联电路的总阻抗Z的大小约为100.025Q，由于FGEN输出的正弦波的峰值为1V，因此根据Vo。t=VinxR/Z可以计算出，图4-11中电路输出端的输出电压幅度大约为Vout=lx 2.411100.025～0.02409V=24.09mV，在NI

ELVIS的虚拟仪器Scope中接收到的数据波形如图4-13所示，根据游标C2显示的数值，其中Vout上得到的正弦波的幅度大约为24.76mV。

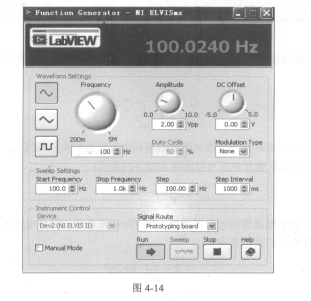

   按照图4-14的参数设置，当正弦波的信号频率为100Hz时，2.2LtF的电容阻抗的大小为：Xc=1/c-o C=1/(2njC) =11 (27rxlxl02x2.2xl0-6)～723.43Q，所以串联电路的总阻抗Z的大小约为730.3Q，由于FGEN输出的正弦波的峰值为1V，因此根据Vo。。=Vi。xR/Z可以计算出，图4-11中电路输出端的输出电压幅度大约为Vo。t=l x723.43/73 0.3～0.9905V=990.5mV．在NI ELVIS的虚拟仪器Scope中接收到的数据波形如图4-15所示，图4-15中输出响应信号的峰，峰值为1.932V，所以响应信号的峰值为0.966V，如果考虑到信号在传输过程中的线损，则与理论计算的数值基本一致。
