本例中虽然使用了NI ELVIS上的FGEN硬件模块，但在使用Bode Analyzer进行测试时，不能像图4-3那样启动FGEN对应虚拟仪器控制面板，否则将造成资源上的冲突。

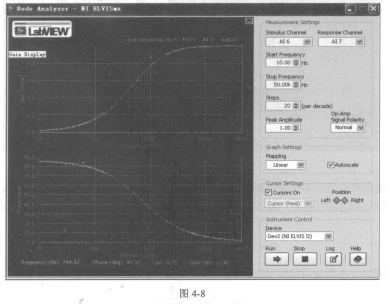

  在图4-7中勾选Cursors On复选框，M27256B-2F1并逐步单击右侧的Left或者Right图标，当游标移动到幅频特性的-3dB左右时，停止游标的移动，此时对应的相位大约为450。在图4-7中幅频增益下降为-2.98dB时，相位数值为40.970、频率为794.42Hz。如果用户想要更精确地观测-3dB时的频率响应特性，还可以通过增大图4-7中Steps项的数值，这样NI ELVIS就可以更精确地为用户绘制滤波电路的幅频响应和相频响应的函数图形。在图4-7中将Mapping项设置为Linear，则幅频响应曲线将以线性的方式来显示，如图4-8所示。

   按照图4-6的电路测量原理图，关闭图4-7的波特图仪，启动虚拟仪器FGEN，FGEN的参数如图4-3所示来设置，但是要将FGEN软件控制面板中的Signal Route项设置为Prototyping board。启动虚拟仪器Scope从Channel 0通道接收激励信号、从Channel l通道接收响应信号，为了对比输入激励信号和响应信号，可以通过适当地调整图4-9中VerticalPosition (Div)区域所对应的数值，以便将AI6通道的信号移动到示渡器的上方、AI7通道的信号移动到示波器的下方——本例中将Vertical Position( Div)的数值分别设置为+2和-2。选择适当的时基信号，然后移动游标Cl到图4-9中上方的输入激励信号幅值为0的地方，此时下方响应信号的数值大于0，说明在高通滤波电路中，输入信号与响应信号存在着相位差，即相移。图4-9中可以清楚地看到响应信号在相位上超前于激励信号。

   利用NI ELVIS的虚拟示波器Scope也可以进行相位差的估算，在图4-9中将游标C2与Scope的CH1通道相关联、Cl与CHO相关联，如图4-9中下方的黑色实线框包围的部分所示。移动游标C2到响应信号幅值为0附近处，保持图4-9中游标Cl所处的位置不变。
