第6章介绍的逻辑代数知识，B35645.1是数字电路的基本分析和设计工具；与门、或门、非门等逻辑门电路，是数字电路的基本单元。将这些逻辑门电路按一定规律组合起来，就可以构成实现各种功能的逻辑电路。运用逻辑代数的知识可以对其进行分析，还能按照使用的要求设计各种逻辑电路。按照逻辑电路的功能及其特点，数字电路通常分为组合逻辑电路和时序逻辑电路。
    本章讨论组合逻辑电路及相关基础知识。
    组合逻辑电路的分析和设计
    组合逻辑电路的概念
    任何时刻，电路的输出状态仅由同一时刻各输入状态的组合决定，则这类逻辑电路称为组合逻辑电路。组合逻辑电路的结构框图如图7.1.1所示。它可用如下的逻辑函数来描述，即
         Li=fI(A1，A2，…，A。)
     式中，L1，，L2：，…，Lm表示不同的输出；Ai，A2，…，九为输入变量。组合逻辑电路的特点：
    (1)电路中不包含具有记忆功能的器件；
    (2)输出与输入之间无反馈；
    (3)电路结构简单，通常由各种逻辑门电路组合而成。

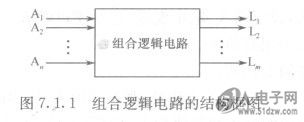

    图7.1.1组合逻辑电路的结构框图


    组合逻辑电路的分析
    逻辑电路就是用逻辑符号表示的逻辑图。所谓组合逻辑电路的分析，就是根据给走的逻辑电路，写出其逻辑表达式，分析它的逻辑功能。分析组合逻辑电路可按下述步骤进行：
    (1)由逻辑图写出逻辑表达式。通常从输入端开始，依次逐级写出各个门电路或器件的逻辑表达式，最后写出输出端的逻辑表达式。
    (2)化简逻辑表达式。采用公式法或图形法均可，最终要写出最简逻辑表达式。
    (3)依最简逻辑表达式列写真值表。
    (4)根据最简逻辑表达式或真值表，分析其逻辑功能[若由最简逻辑表达式能看出电路功能，则步骤(3)可以省略]。
