石英晶体及其主要参数
发布时间:2013/9/24 20:01:20 访问次数:3248
石英晶体称晶振，应用广泛受人称，
型号命名要熟悉，三部组成记在心，
压电效应为原理，等效电路分析明。
主要参数有几项，标称频率先看清，
负载电容要配接，激励电平要一定。
应用电路两形式，串联谐振并联振。
石英晶体又叫石英晶体谐振器，简称晶振。NCP5424DR2G在电路中用于稳定频率和选择频率。目前，石英晶体已被广泛应用于电视机、有线和无线通信设备、广播和电视的发射与接收设备、军事电子设备、数字仪器仪表及电子钟表等。
国产石英晶体振荡器的型号命名由三部分组成。第一部分用字母表示外壳材料及形状，如用J表示金属外壳，S表示塑料外壳，B表示玻璃外壳等。第二部分用字母表示晶体片的切割方式，如A嚷示晶体切型为AT型，B表示晶体切型为BT型等。第三部分用数字表示石英晶体元件的主要参数性能及外形尺寸，如用4. 433 618 75表示石英晶体元件的标称工作频率。
石英晶体所以能做成谐振器，是基于它的压电效应和反压电效应。当机械力作用于晶体片时，晶体片两面将产生电荷；反之当晶体两边加不同极性的电压时，晶体片的几何尺寸将压缩或伸张。当高频交流电压加于晶体片两端时，晶体片将随交变信号的变化而产生机械振动。晶体片身体尺寸和结构一定时，它本身具有一个固有的机械振动频率。当外加信号频率与晶体片固有振动频率相等时，机械振动最强，电路里高频屯流最大，产生谐振现象。
型号命名要熟悉，三部组成记在心，
压电效应为原理，等效电路分析明。
主要参数有几项，标称频率先看清，
负载电容要配接，激励电平要一定。
应用电路两形式，串联谐振并联振。
石英晶体又叫石英晶体谐振器，简称晶振。NCP5424DR2G在电路中用于稳定频率和选择频率。目前，石英晶体已被广泛应用于电视机、有线和无线通信设备、广播和电视的发射与接收设备、军事电子设备、数字仪器仪表及电子钟表等。
国产石英晶体振荡器的型号命名由三部分组成。第一部分用字母表示外壳材料及形状，如用J表示金属外壳，S表示塑料外壳，B表示玻璃外壳等。第二部分用字母表示晶体片的切割方式，如A嚷示晶体切型为AT型，B表示晶体切型为BT型等。第三部分用数字表示石英晶体元件的主要参数性能及外形尺寸，如用4. 433 618 75表示石英晶体元件的标称工作频率。
石英晶体所以能做成谐振器，是基于它的压电效应和反压电效应。当机械力作用于晶体片时，晶体片两面将产生电荷；反之当晶体两边加不同极性的电压时，晶体片的几何尺寸将压缩或伸张。当高频交流电压加于晶体片两端时，晶体片将随交变信号的变化而产生机械振动。晶体片身体尺寸和结构一定时，它本身具有一个固有的机械振动频率。当外加信号频率与晶体片固有振动频率相等时，机械振动最强，电路里高频屯流最大，产生谐振现象。
石英晶体谐振器的压电谐振现象可以用图2-99 (c)所示的等效电路来模拟，等效电路中的CO为切片与金属板构成的静电电容，L和C分别模拟晶体的质量（代表惯性）和弹性，而晶体片振动时，因摩擦而造成的损 耗则用电阻r来等效。石英晶体一个可贵的特点在于它具有很高的质量与弹性的比值(等效)，因而它的品质因数Q高达10 000~ 500 000。

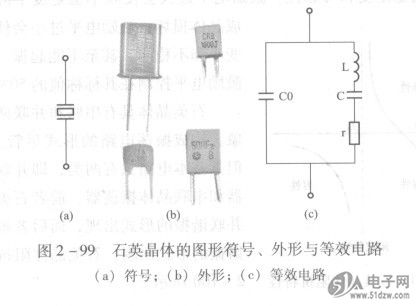

石英晶体的文字符号为B或BC，图形符号、外形与等效电路如图2-99所示。
石英晶体称晶振，应用广泛受人称，
型号命名要熟悉，三部组成记在心，
压电效应为原理，等效电路分析明。
主要参数有几项，标称频率先看清，
负载电容要配接，激励电平要一定。
应用电路两形式，串联谐振并联振。
石英晶体又叫石英晶体谐振器，简称晶振。NCP5424DR2G在电路中用于稳定频率和选择频率。目前，石英晶体已被广泛应用于电视机、有线和无线通信设备、广播和电视的发射与接收设备、军事电子设备、数字仪器仪表及电子钟表等。
国产石英晶体振荡器的型号命名由三部分组成。第一部分用字母表示外壳材料及形状，如用J表示金属外壳，S表示塑料外壳，B表示玻璃外壳等。第二部分用字母表示晶体片的切割方式，如A嚷示晶体切型为AT型，B表示晶体切型为BT型等。第三部分用数字表示石英晶体元件的主要参数性能及外形尺寸，如用4. 433 618 75表示石英晶体元件的标称工作频率。
石英晶体所以能做成谐振器，是基于它的压电效应和反压电效应。当机械力作用于晶体片时，晶体片两面将产生电荷；反之当晶体两边加不同极性的电压时，晶体片的几何尺寸将压缩或伸张。当高频交流电压加于晶体片两端时，晶体片将随交变信号的变化而产生机械振动。晶体片身体尺寸和结构一定时，它本身具有一个固有的机械振动频率。当外加信号频率与晶体片固有振动频率相等时，机械振动最强，电路里高频屯流最大，产生谐振现象。
型号命名要熟悉，三部组成记在心，
压电效应为原理，等效电路分析明。
主要参数有几项，标称频率先看清，
负载电容要配接，激励电平要一定。
应用电路两形式，串联谐振并联振。
石英晶体又叫石英晶体谐振器，简称晶振。NCP5424DR2G在电路中用于稳定频率和选择频率。目前，石英晶体已被广泛应用于电视机、有线和无线通信设备、广播和电视的发射与接收设备、军事电子设备、数字仪器仪表及电子钟表等。
国产石英晶体振荡器的型号命名由三部分组成。第一部分用字母表示外壳材料及形状，如用J表示金属外壳，S表示塑料外壳，B表示玻璃外壳等。第二部分用字母表示晶体片的切割方式，如A嚷示晶体切型为AT型，B表示晶体切型为BT型等。第三部分用数字表示石英晶体元件的主要参数性能及外形尺寸，如用4. 433 618 75表示石英晶体元件的标称工作频率。
石英晶体所以能做成谐振器，是基于它的压电效应和反压电效应。当机械力作用于晶体片时，晶体片两面将产生电荷；反之当晶体两边加不同极性的电压时，晶体片的几何尺寸将压缩或伸张。当高频交流电压加于晶体片两端时，晶体片将随交变信号的变化而产生机械振动。晶体片身体尺寸和结构一定时，它本身具有一个固有的机械振动频率。当外加信号频率与晶体片固有振动频率相等时，机械振动最强，电路里高频屯流最大，产生谐振现象。
石英晶体谐振器的压电谐振现象可以用图2-99 (c)所示的等效电路来模拟，等效电路中的CO为切片与金属板构成的静电电容，L和C分别模拟晶体的质量（代表惯性）和弹性，而晶体片振动时，因摩擦而造成的损 耗则用电阻r来等效。石英晶体一个可贵的特点在于它具有很高的质量与弹性的比值(等效)，因而它的品质因数Q高达10 000~ 500 000。
石英晶体的文字符号为B或BC，图形符号、外形与等效电路如图2-99所示。
