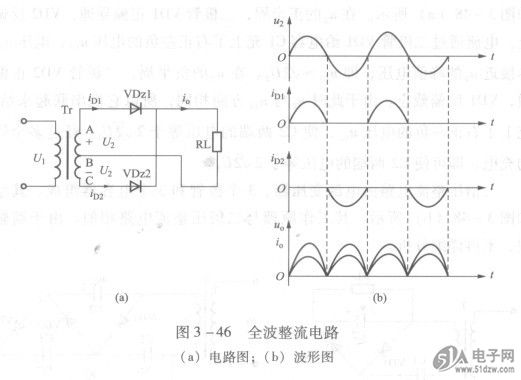

全波整流电路如图3 -46 (a)所示。由图3-46 (a)可知，NJM2509V全波整流电路由两个半波整流电路构成。在正半周极性如标识“+”和“一”所示）时，由于变压器有中心抽头，A点电位最高，B点居中，C点最低，VDzl加正向电压导通，VDz2加反向电压截止电流，由点A经VDzl和RL至B点形成回路，方向由上至下；在负半周（M极性与前相反）时，C点电位最高，B点居中，A点最低，VDz2加正向电压导通，VDzl加反向电压截止，电流Dl由点C经VDz2和RL至B点形成回路，方向由下至上。RL上的电流应是正负半周的合成，这样就在RL上获得单方向脉动电流，由于整个周期均被利用，故称全波整流，其输出直流电压为Uo一0.9U2。负载电压、电流i。波形如图3-46(b)所示。全波整流电路具有输出电压高、输出电流大、电源利用率高等优点；但该电路中要求变压器具有中心抽头，体积大、笨重、电路的利用率低，适用于大功率输出场合。


    桥式整流电路如图3-47 (a)所示。四个整流元件接成电桥彤，电路因此而得名。由桥式整流电路可见，当u：为正半周（A端为“+”，B端为“一”时，VDzl和VDz3因加正向电压而导通，而VDz2和VDz4因加反向电压而截止，导通电流由A端，在RL上电流i。的方向由上至下为负半周（极性与前相反）时，VDz2和VDz4导通，VDzl和VDz3截止，导通电流由B端，在RL上电流i。的方向由下至上。这样在的一个周期内，VDzl、VDz3和VDz2、VDz4轮流导通，在RL上获得同全波整流一样的脉动电流或电压。桥式整流电路输出的直流电压与变压器二次电压的关系为Uo一0.9U2。变压器二次电压U2与U。的关系为U2=1.11U。桥式整流电路具有变压器利用率高、平均直流电压高、整流元件承受的反压较低等优点，所以应用广泛。
