所谓组合逻辑电路的设计，B3BB2就是根据实际工程的逻辑功能要求，设计出实现该要求的逻辑电路。一般组合逻辑电路的设计步骤如下：
    (1)分析实际工程要求，设定输入、输出变量，进行逻辑赋值。
    (2)根据逻辑功能要求列出真值表。
    (3)根据真值表写出逻辑表达式。
    根据真值表写出与或逻辑表达式的方法是：观察真值表，输出函数值为1则对应一项乘积项；即输出函数值为1，若对应的输入变量值为l时取原变量，变量值为O时则取反变量，写出该乘积项。把所有输出函数值为1的乘积项相加，可得到函数与或逻辑表达式。
    逻辑表达式也可写成或转换为其他形式，实现不同形式逻辑表达式电路使用的逻辑门不同。
    (4)选择器件，化简或变换逻辑表达式。
    (5)画出逻辑电路图。
    【例7.1.2】设计一个三人表决电路，多数赞成时，议案能够通过，否则，不能通过。

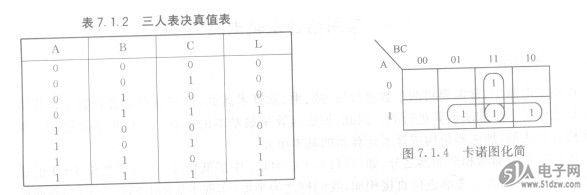

    解(1)棍据逻辑要求设定逻辑变量、列出真值表：设A、B、C为参加表决的三人，其取值为l表示赞成，取值为0表示不赞成。表决结果用L表示，若多数赞成，则L=l，表示议案通过；否则L=O，表示议案没有通过。列出真值表如表7.1.2所示。


    (2)由真值表写出逻辑表达式：可先写出函数值L-l对应输入变量表达式；然后逻辑加，即
      L=ABC+ABC+ABC+ABC
    (3)化简逻辑表达式：可采用图形法化简：画出卡诺图如图7.1.4所示，求得最简逻辑表达式为
       L=BC+AC+AB
