三端集成稳压器，78、79两系列．
    1入2地3输出，输入输出应区别。
    输出电压有多种，内部框图要熟悉，
    技术参数有5项，输入电压最大值，
    最少压差、电压偏，最大电流和功率，
    正确选用看参数，超过参数器件灭。

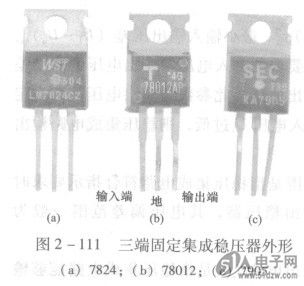

    三端固定集成稳压器是常用的一种中小功率集成稳压电路，NCY9000D其典型产品有W7800系列与W7900系列。它们之所以被称为三端集成稳压器，是因为它只有3个端，即输入端（接整流滤波电路的榆出端）、输出端（接负载）与公共端（接地）。它们的外形像一只大功率三极管，如图2-111所示。


    W7800系列和W7900系列的封装形式有塑料封装和金属封装两种。W7800为正稳压电路，W7900 为负稳压电路。它们有+5V（-5V）电压；例如W7806输出电压为+6V~+24V（-24V）等多种固定输出W7912输出电压为-12V。输出电流有0.5A与1.SA两种，W78MOO(W79MOO)输出电流为0.SA，W7800( W7900)输出电流为1.5A。


    三端固定集成稳压器内部框图如图2 - 112所示。它由启动电路、基准压、调整管、比较放大电路、保护电路、取样电路等六大部分组成，可看出，它实际上是串联型稳压电路集成化的结果。为了保证稳压器输入入电压后，顺利建立起稳定的输出电压，稳压器内部设有启动电路，以便启动内部电路迅速工作。为了使调整管处于安全工作状态，电路内部设有保护电路。
