(1)结构组成

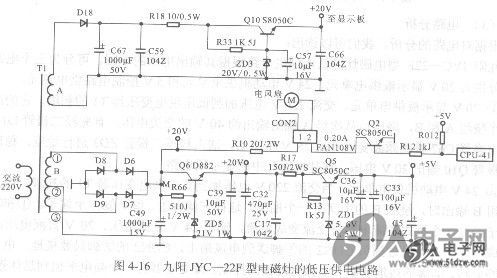

    通过图4-16可知，该电路主要是由变压器Tl、桥式整流堆D6～D9、滤波电容器C49、C67、稳压三极管Q6、Q5、Q2、Ql0和电风扇驱动电路等构成的。
    (2)识图过程

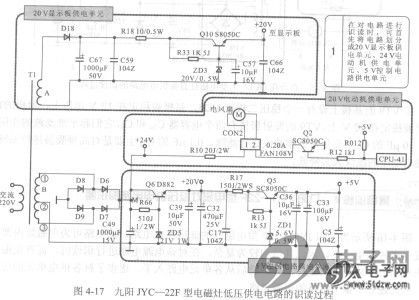

    在找到了九阳JYC-22F型电磁灶的低压供电电路中的主要元器件后，WP91340L9我们可根据其输出电压的不同，可分为三个电路单元，分别为20V显示板供电单元、20V电动机供电单元和5V控制电路供电单元。识读时，可分别从各单元电路入手，逐步了解整个电路的信号流程，图4-17所示为对该电路的具体识读过程。


    (3)电路分析
    根据对电路的分析，我们可以读出：
    九阳JYC-22F型电磁灶的低压供电电路根据其输出电压的不同，可分为三个电路单元，分别为20 V显示板供电单元、24V电动机供电单元和5V控制电路供电单元。
    ①20V显示板供电单元。交流220V电压加到低压供电变压器Tl的初级，它的次级有两个绕组A和B，降压后从次级A绕组输出约40V的交流电压，首先经二极管D18和滤波电容器C67整流滤波变成直流25 V电压后，送入稳压二极管ZD3进行稳压，稳压后经兰极管Ql0输出20V电压，送往电磁灶中的显示板电路。
    ②24 V电动机供电单元。当交流220 V电压加到低压供电变压器Tl的初级，由其次级绕组B输出时，绕组B的中间有一个抽头，这样它就有①、②、③三个端子。①和③两个端子经过一个桥式整流电路将交流变成直流，输出24V直流电压。20V直流电压在M点分成两路，一路经过插头CON2的①脚送到电风扇上，CON2的②脚只要接地，电风扇就能够旋转。②脚的接地或断开受微处理器的控制。微处理器有一个高电平加到晶体管Q2的基极，晶体管Q2就导通，有电流流过电风扇，电风扇就可以旋转。
    ③SV控制电路供电单元。当电压经变压器Tl和其桥式整流堆D6—D9整流到达M点后，从M点分出的另一路是稳压电路，晶体管Q6的基极设有稳压二极管ZD5，经过稳压以后晶体管Q6的发射极输出+20V的电压。+20V的电压再经过由晶体管Q5和稳压二极管ZD1组成的稳压电路，就可以输出+5V的直流电压。
