DS1302是美国DALLAS公司推出的一款实时时钟芯片，采用3线串行接口，芯片内部集成了可编程日历时钟和31个字节的静态RAM。DS1302芯片自身还具有对备份电池进行涓流充电功能，可有效延长备份电池的使用寿命。
    实时时钟芯片DS1302以其计时准确，接口简单，使用方便，工作电压范围宽和低功耗等优点，得到了广泛的应用。  AT25320
  1)主要性能
  DS1302时钟芯片的主要性能如下。
  ·实时时钟记录秒、分钟、小时、日、月和年。
  ·31B RAM存储时间数据。
  ·2.0～5.5V供电电源。
  ·支持单字节传输模式和突发式传输模式。
  ·8针DIP封装和SOIC封装。
  ·2.OV供电时仅耗300nA的电流。
  ·SV供电时其接口与TTL电平兼容。
  ·有24小时制或AM/PM 12小时制两种模式。
  ·采用3线串行接口。
  ·操作温度-40～+85℃。

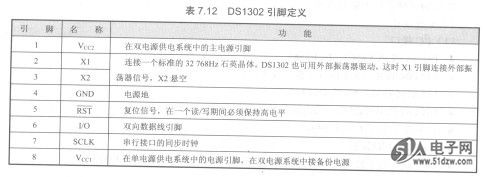

  DS1302的引脚定义如表7.12所示。
