1．机械开关的功能扩充     PCA9549PW
    原始的开关概念就是控制电路某处连通或断开，其作用是接通或切断电路的电源。随着电子科技的发展，开关已不局限于控制电路的通、断，大多同时赋予了新的功能。例如大家熟悉的电风扇调速开关，除了可以控制电扇的开启和停止外，同时还可以调整电扇的风速；电风扇的定时开关还可控制它定时关机；电风扇的安全开关在它跌倒后能自动切断电源。这里着重介绍电风扇定时开关的结构与原理。

    2．电风扇定时开关的结构

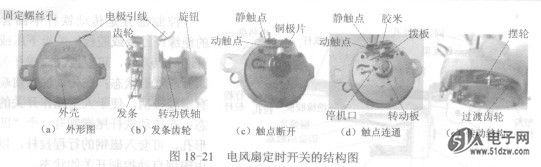

    电风扇定时开关的结构如图18-21所示，它由电源开关部分与定时控制部分组成。
    开关部件包括薛触点及其铜电极和引线，动触点及其铜极片和引线；动力部件包括转动铁轴、发条、主动轮、从动轮、传动轮、摆轮、转动板、拨板、胶米等，如图18-21所示。

    3．电风扇定时开关的原理
    电风扇定时开关的工作过程是由动力部件提供动能，控制开关的开、关状态。

    使用时，按顺时针方向转动旋钮，驱动铁轴收卷发条，储存动能，常称为上发条或调节定时。旋钮转到某一角度或者说定时调到某一时间后，发条被收卷到某种程度，也就储存了一定能量。当停止调节旋钮后，发条开始释放动能，一方面驱动主动轮、从动轮、传动轮、摆轮转动；另一方面通过铁轴带动转动板按逆时针方向转动。在这一过程中．，发条的能量主要由摆轮控制慢慢释放，它与钟表中的摆轮工作的原理相同，近似于以秒来计摆，并以此控制发条带着铁轴和转动板跟着同步转动。也可以说是由摆轮控制转动板转动。
    通常，定时器多是按转动板旋转一周为60分钟设计。如果发条上满后由摆轮控制转动板转动，那么摆轮要摆动3600次，转动板才能旋转一周，由此便形成了计时。
    转动板上制有一个凹形的停机口，当凹口转到“7”字形的拨板位置时，拨板便在铜极片弹力压迫胶米的作用下嵌进凹口内，如图18-21 (c)所示。于是动触点就随铜极片脱离静触点，实现开关断开。此时因为拨板卡住了转动板，也就使铁轴及转动板不再沿逆时针方向转动，表汞定时结束。
    如果再次按顺时针方向旋转旋钮启动开关定时，将又通过铁轴带动转动板按顺时针方向转动，使拨板跳出凹口，挤压胶米推动铜极片带着动触点与静触点接触，实现开关连通，而且是定时连通一段时间。
