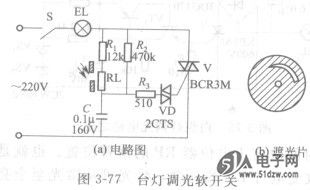

图3-77为双向晶闸管调光电路，采用光敏电阻取代了电位器，因而具有使用寿命长的特点（电位器相对容易出问题）。


    ①工作原理调光软开关采用阻容触发电路。接通电源，由于光敏电阻RL尚未受到光照，其阻值很大，电源经电阻Rz向电容C充电，由于R2阻值很大，充电时间长，所以双向晶闸管V获得的导通角很小，电灯EL的起始亮度很暗。当光敏电阻受到灯的光照后，阻值变小，因而电容C充电速度加快，双向晶闸管导通角增大，使灯变得更亮。灯变亮又使光敏电阻阻值变得更小，这一过程很快就使电灯达到预定亮度，从而避免了在开灯瞬间灯丝承受大电流的冲击，大大延长了灯泡寿命。调整光敏电阻前的遮光片即可实现调光。
    ②元件选择  双向晶闸管V选用BCRIAM，BCR3M等（灯泡功率≤60W时）；双向触发二极管VD选用DB3、2CTS等；光敏电阻RL选用MG41～MG45型均可；电容C选用漏电流小的CBB22型；电阻均用1/2W的。
    ③调试  由接通电源至电灯点亮至预定亮度的时间，取决于光敏电阻与灯泡的距离及遮光片遮光的程度。制作时光敏电阻要加上聚光罩，使其只接受灯泡的直射光，避免其他杂散光。遮光片可用有机玻璃片制成，将图3-77(b)中的阴影部分涂上黑漆，装上转轴即成。转轴应采用尼龙或塑料等绝缘材料。元器件装配时必须注意绝缘良好。  BCP56-16
