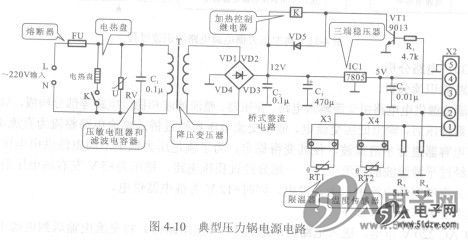

图4-10所示为典型压力锅电源电路，电源电路是压力锅整机工作所有“动力”的来源，其电源电路多采用线性电源电路。识读该电路图时，可先了解主要器件的功能特点，根据电压经各器件后所产生的变化，来对电源供电过程进行识读和了解。


    (1)结构组成
    在对该电路进行识读分析时，我们应首先了解该电路的基本结构，找到电路中的主要元器件或零部件。通过图4-10可知，该电路主要是由熔断器FU、压敏电阻器RV、滤波电容器Cl、变压器T、桥式整流堆VD1～VD4、滤波电容器C2、C3、三端稳压器IC1，限温器RT1、温度传感器RT2、接口插座X2等组成的。
    其中，熔断器是一种安装在电路中，M13L128168A-4T 保证电路安全运行的器件。当该电路发生故障或异常时，电流会不断升高，而升高的电流有可能损坏电路中的某些重要器件，甚至可能烧毁电路。
    降压变压器可对输入的电压进行降压，将交流220V电压变为12V、10V左右的交流电压。
    三端稳压器IC1是该电源的稳压电路，它可输出SV的稳定电流电压。
    (2)识图过程

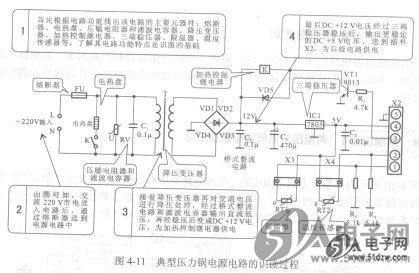

    找到了典型压力锅电源电路的主要元器件后，对典型压力锅电源电路的具体识读过程如图4-11所示。


    (3)电路分析
    电路的识读分析。
    直流电源供电电路由交流输入电路、变压器、整流滤波和稳压电路等部分构成，AC220V经变压器降压后，输出低压交流电。低压交流电压再经过桥式整流电路整流为直流电压后，由滤波电容器进行平滑滤波，使其变得稳定。为了满足压力锅中不同电路供电电压的不同需求，经过平滑滤波的直流电压，一部分经过稳压电路，稳压为+5V左右的电压后，再输入到压力锅所需的电路中，为其供电。同时+12V为继电器供电。
    其主要的信号流程如下。
    ①AC220V市电，送入电路后，通过FU<热熔断器）将交流电输送到电源电路中。热熔断器主要起保护电路的作用，当压力锅中的电流过大或压力锅中的温度过高时，热熔断器熔断，切断压力锅的供电。
    ②交流220V进入到电源电路中，经过降压变压器降压后，输出约10V的交流低压。
    ③10V交流低压经过桥式整流电路和滤波电容器，变为直流低压，再送到稳压电路中。
    ④稳压电路对整流电路输出的直流电压进行稳压后，输出+5V的稳定电流电压，稳压5V为微电脑控制电路提供工作电压。
