在电子电路中，常要用直流稳压电源，但一般直流稳压电源的负载发生短路时，很容易烧坏稳压电源；稳压电源发生故障，也容易造成输出电压过高烧坏用电负载。为了克服上述不足，提高稳压电源工作的安全可靠性，可采用图4-18所示的具有过压保护功能的直流稳压电源。


    在对该电路进行识读分析时，我们应首先了解该电路的基本组成，找到电路中的主要元器件或零部件，通过电路经过各器件所产生的转换，来逐步识读整个电路。
    (1)结构组成
    通过图4-18可知，V2252I该电路主要是由降压变压器TM、桥式整流堆VD1～VD4、滤波电容器Cl、继电器K、三极管VT1、VT2、稳压管VZ1、V22，V23、可控硅VS等组成的。
    其中，此电源电路的调整管VT1，放大管VT2采用不同类型的晶体管。VT1用PNP型管，VT2用NPN型管。
    (2)识读过程

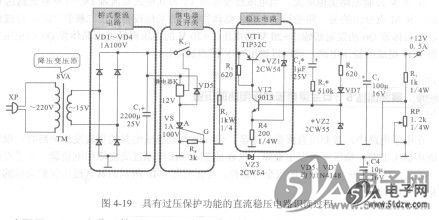

    找到了具有过压保护功能的直流稳压电路中的主要元器件后，对该电路的具体识读过程如图4. 19所示。


    (3)电路分析
    通过对电路的分析，我们可以识读出：
    当交流220V电压输入后，首先经变压器TM将交流220 V电压变为交流15 V电压，该电压再经桥式整流堆VD1～VD4、滤波电容器Cl整流滤波后变为直流15V电压，并向其后级的稳压电路输出。
    电阻器R4、心和稳压管VZ1、V22组成稳压管比较电桥用于电压误差的测量，其优点是测量灵敏度高，输出电阻器小，可给放大管提供较大的基极电流，有利于提高稳压精度。
    由C2、Rs构成的启动电路是此稳压电源电路所特有的，如果没有启动电路，在接通电源后，VT1、VT2均处于截止状态，无输出电压。
    附加的过电压保护电路由电阻器R7，电位器RP构成的分压器，抗干扰电容器C4，稳压管V23，电阻器R8，可控硅VS及继电器K组成。当输出电压因某种故障原因升高到超过设定的值时，V23发生击穿，可控硅VS被触发导通，继电器K得电动作，其常闭触点K1-1断开，保护了用电负载。过压保护具有记忆性，只有切断输入电源，可控硅才能恢复截止状态。排除过压故障后，才能恢复正常供电。
