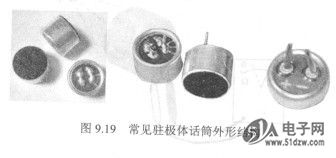

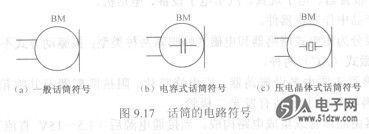

驻极体话筒属于最常用的电容式话筒。它具有体积小、结构简单、电声性能好、价格低等优点，广泛用于电话、手机、盒式录音机、无线话筒及声控等电路中。缺点是音质较差、噪声大。常见驻极体话筒外形结构如图9.19所示。

    2．话筒的检测   QDCS-1005

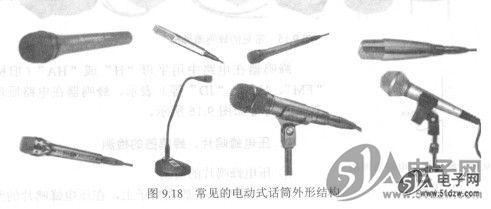

    ①动圈式话筒的检测
    动圈式话筒的检测可根据线圈电阻值的大小来确定话筒的好坏。检测时将万用表置于欧姆挡的较小挡位，测量话筒两接线端之间的电阻值。
    如果话筒正常，测量阻值应在几十到几千欧左右，同时测量过程中话筒有轻微的“嚓嚓，，声；如果测量阻值为零，说明话筒线圈短路；如果阻值为无穷大，说明话筒线圈断路。
    ②驻极体话筒的检测

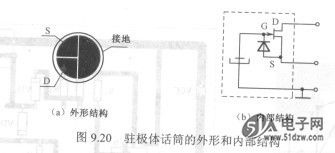

    驻极体话筒极性的判别：首先检查引脚有无断线情况，然后检测驻极体电容式话筒。驻极体话筒的外形和内部结构如图9.20所示。


    驻极体话筒由声电转换系统和场效应管两部分组成。它的电路接法有两种：源极输出和漏极输出。源极输出有三根引出线，漏极D接电源正极，源极s经电阻接地，再经一电容作信号输出；漏极输出有两根引出线，漏极D经一电阻接至电源正极，再经一电容作信号输出,源板s直接接地。所以，在使用驻极体话筒之前首先要对其进行极性的判别。
    在场效应管的栅极与源极之间接有一只二极管，因此可利用二极管的正反向电阻特性来判别驻极体话筒的漏极D和源极S。
    将指针万用表置于R×lkΩ挡，黑表笔接任一极，红表笔接另一极。再对调两表笔，比较两次测量结果，阻值较小时，黑表笔接的是源极，红表笔接的是漏极。
    好坏的检测：将指针式万用表置于R×lkΩ挡，黑表笔接D，红表笔接s，正常时，阻值应为lk左右。此时对准话筒吹气，万用表的读数应在500Ω～3kΩ范围内摆动，则说明话筒正常。表针摆动幅度越大，其灵敏度越高，若只有微微摆动，则表明灵敏度低。对于只有微微摆动或根本不摆动的话筒，则不能继续使用。驻极体话筒灵敏度检测示意图如图9.21所示。
