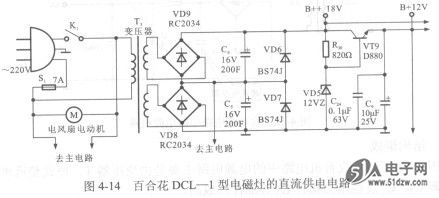

图4-14所示为百合花DCL-1型电磁灶中的直流供电电路，由于电磁灶内部各部件对供电电压需求的不同，在对该电路进行识读分析时，可先对电路进行初步划分，然后找到各电路单元中的主要元器件，通过对关键元器件的了解，逐步建立整个电路的识读思路。


    (1)结构组成
    通过图4-14可知，C2018-50PC68C该电路主要是由开关K1、电风扇电动机、变压器T3、桥式整流堆VD9和VD8、滤波电容器C6、C5、稳压二极管VD6、VD7、三极管VT9筹组成的。
    在该电路中，其变压器T3有两个次级绕组，可输出两路变压后的交流电压；三极管VT9实际上是一个射极输出器，其发射极的输出会跟随基极电压的变化而变化。
    (2)识读过程
    找到了电磁灶直流供电电路中的主要元器件后，对该电路的具体识读过程如图4-15所示。
    (3)电路分析
    通过对该电路的分析，我们可以识读出：该供电电路可分别为散热电风扇和主电路提供工作电压。
    交流220V电压经过熔断器S_l以后，送入电风扇电动机，在这个电路中，散热电风扇是采用交流220V电压供电的。散热电风扇不受任何其他电路控制，只要接通220V电源，散热电风扇就会旋转进行散热。
    当交接220V经开关K₁进入变压器T3的初级线圈，变压器T₃的主要作用是降压，它的次级有两组线圈可分别输出两组9V交流电压。两组9V电压分别经过两组桥式整流电路，最后进行叠加，形成18V电压加到调整管VT9的集电极，VT9的发射极输出稳压后的12V电压。
