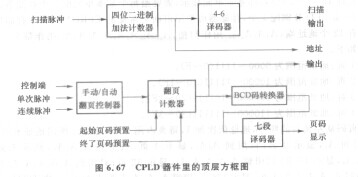

本课题采用方案2。此时设计在CPLD器件里的顶层方框图如图6.67所示。输入和输出含义如下。

   输入：扫描脉冲用于扫描；K4G10325FE-HC04单次或连续脉冲用于翻页显示；控制端是控制手动或自动翻页；起始和终了页码预置用来预置待显示的页码范围，选择内容显示。

   输出：扫描输出经过反相放大驱动后，加到LED点阵扫描端；地址输出接到存储器的地址端，取出信息编码信号；页码显示输出接显示器显示页码。

   由于LED点阵需要较大的驱动电流，因此CPLD器件里4-16译码器发出的扫描信号必须经过放大后才能接到LED点阵的扫描端。同样存储器发出的数据信号也须经过放大才能送至LED点阵。

   如图6. 68所示是点阵放大驱动图，以4个8×8 LED点阵组成1个16×16基本显示单元，所有显示单元的相应列连在一起，接正脉冲扫描，数据按反码输入接8550输入端，在8050基极接正脉冲、8550基极接低电平时，两个三极    高管都导通，发光二极管被点亮。从  列图6. 68中看出，由于三极管具有反相作用，因此CPLD器件里4-16译码器须经过反相后发出正译码信

图6. 68点阵放大驱动图号，同时对存储器应该采用反相编码（LED点亮部分写入“O”，不点亮部分写入“1”）。
