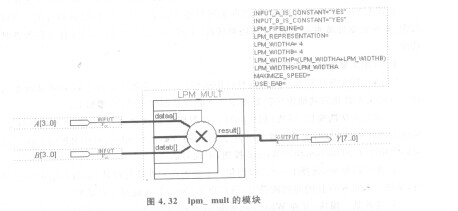

如图4. 32所示是lpm_ mult的模块图，A*B=y，A和B位宽均可设置，y位宽为A和B位宽之和。 K2966M还有其他aclk异步时钟、clken时钟使能、clock同步时钟，这些都是可选项，可选可不选。

   参数对话框最后一行“USB EAB一”编辑时要注意，只能添入“ON”  或“OFF”，而且要根据不同的器件进行选择，“MAX7000”、“MAX9000”、“FLEX600018000”等器件本身没有“EAB”宏单元，因此只能选择“OFF”，即使选择“10 K10”系列，也要看器件所带的“EAB”是否放得下8×8（假如输入位宽为8），如果不能，也只能选择“OFF”。设置后在添加输入、输出引脚时，要与设置位宽一致。
