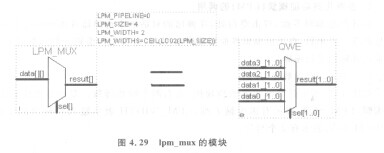

如图4. 29所示是lpm_mux的模块图， KH25L1606EM2I-12G左右两个模块等效。双击左模块右上方区域即可编辑。LPM_SIZE表示输入数目，LPM_WIDTH表示输入位宽。以左模块为例，如果数据输入为D[7．．0]，地址输入为A[1.．0]，输出为y[1．．O]，则D7D5D3Dl-Yi和D6D4D2DO-Yo分别成选择关系；以右模块为例，如果输入分别为A[1．．0]、B[1．．0]、C[1．．O]、D[1．．O]，则AIBICIDl'-y，和AOBOCODO-Yo分别成选择关系。本模块也可看成是2位宽的4选1总线型数据选择器。

      图4. 29    lpm_mux的模块

   lpm_compare（参数化比较器）

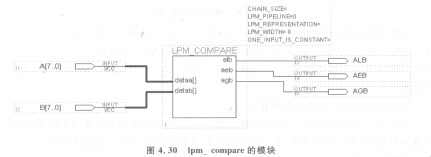

   如图4. 30所示是lpm_compare的模块图，设计位宽为8位，当A>B、A=B、A<B时，AGB、AEB、ALB分别为1。双击有上方区域，可以改变位数比较，还可增加输入输出数。

   图4. 30    lpm_ compare的模块

    lpm_counter(参数化计数器)

   如图4. 31所示是lpm_counter的模块图，LPM WIDTH表示几位二进制，6表示6位二进制，updown为加减控制，updown一0为法；updown一1为加法。CLK为输入时钟，Q[5．．O]为计数输出。
