并行(串行)输入/串行输出移位寄存器
发布时间:2014/7/17 21:04:05 访问次数:19108

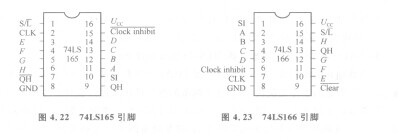

74LS165 (74HC165)是常用的一种并行(串行)输入/串行输出移位寄存器,该器件能在A3953SB-T一个信号的控制下并行置人一个字节的数据,然后在时钟脉冲的作用下逐位移出,也能使数据从另外一个引脚串行输入,该器件的引脚图如图4. 22所示。引脚含义如下。
A~H:-个字节的并行数据输入端。
S/I-( Shift/Load):控制信号输入端,为l时移位;为O时,将A~H端的数据输入到内部保存。
CLK:时钟信号(移位脉冲)输入端,当S/L =1,CLK的每一次正跳变,都会使已经输入到内都的数据(A~H)从QH端移出一位,移位的顺序是H最先从QH移出,A最后从QH移出。
Clock_inhibit:时钟脉冲禁止端,为0时,CI。K不能进入。正常工作时必须接高电平。
SI(Serial input):串行数据输入端,从该端接收串行数据,从QH端移出。
74LS166(74HC166)的功能和74LS165 -样,但它多了一个“清零”(9号脚)端,当该端为低电平时,内部数据被清零,正常工作时接高电平,Clock inhibit为高电平有效,引脚如图4. 23所示。

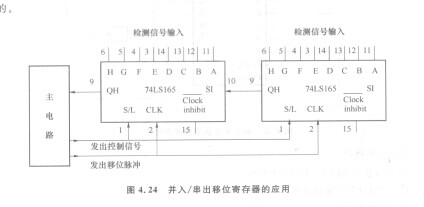

并入/串出移位寄存器主要用于需要减少信号传输线数目的场合,如图4. 24所示,需要检测多个外部开关量信号(即高电平或低电平),而主电路(比如单片机)缺少足够的输入线数目,因此无法直接读取多个外部信号。应用并串转换器件74LS165,可以把外部的16个信号(即16位二进制)一位一位地从QH端输出并由主电路读入,达到了扩展输入线的目的。
74LS165 (74HC165)是常用的一种并行(串行)输入/串行输出移位寄存器,该器件能在A3953SB-T一个信号的控制下并行置人一个字节的数据,然后在时钟脉冲的作用下逐位移出,也能使数据从另外一个引脚串行输入,该器件的引脚图如图4. 22所示。引脚含义如下。
A~H:-个字节的并行数据输入端。
S/I-( Shift/Load):控制信号输入端,为l时移位;为O时,将A~H端的数据输入到内部保存。
CLK:时钟信号(移位脉冲)输入端,当S/L =1,CLK的每一次正跳变,都会使已经输入到内都的数据(A~H)从QH端移出一位,移位的顺序是H最先从QH移出,A最后从QH移出。
Clock_inhibit:时钟脉冲禁止端,为0时,CI。K不能进入。正常工作时必须接高电平。
SI(Serial input):串行数据输入端,从该端接收串行数据,从QH端移出。
74LS166(74HC166)的功能和74LS165 -样,但它多了一个“清零”(9号脚)端,当该端为低电平时,内部数据被清零,正常工作时接高电平,Clock inhibit为高电平有效,引脚如图4. 23所示。
并入/串出移位寄存器主要用于需要减少信号传输线数目的场合,如图4. 24所示,需要检测多个外部开关量信号(即高电平或低电平),而主电路(比如单片机)缺少足够的输入线数目,因此无法直接读取多个外部信号。应用并串转换器件74LS165,可以把外部的16个信号(即16位二进制)一位一位地从QH端输出并由主电路读入,达到了扩展输入线的目的。
