救护车音效电路

发布时间:2014/7/16 20:32:15 访问次数:1567

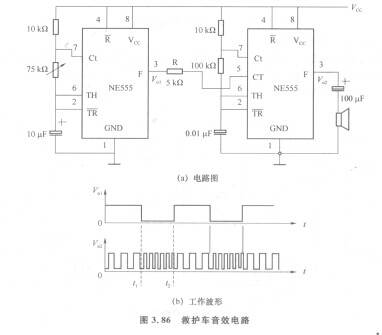

   如图3. 86所示, MAX1106EUB电路能够产生“滴一嘟、滴嘟”高低音相间的救护车音响效果,IC1组成第一个振荡器的振荡频率约在1 Hz左右,IC2组成的第二个振荡器的振荡频率受到5脚电压的调制。所以第二个振荡器的频率是变化的,其输出V。。如图(b)所示。在O~£,期间,第一个振荡器的输出V。,为高电平,通过电阻R使5脚电压抬高,使第二个振荡器的电容充电时间变长,其周期变长频率降低;在tl~t2期间,IC1输出V。,为低电平,使第二个振

荡器的电容充电时间变短,其频率升高。因此V。。的波形是高低频率相间的,所以扬声器发出高低音相间的“滴一嘟、滴一嘟”救护车音响效果。



   温度频率变换电路

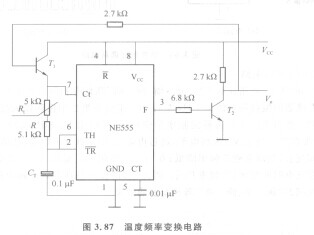

   如图3. 87所示,其中Ti用于产生对定时电容充电的恒定电流,T2为输出放大管,定时器工作于无稳态方式,R:为负温度系数热敏电阻,环境温度变化时,Rt阻值变化,控制输出方波频率相应变化。若T,的饱和导通内阻忽略不计,振荡频率为:fo一2(ln 2)C,(R。+Ry可见,温度变化时,R值变化,振荡频率fo相应变化。若用其他传感器,如湿敏电阻、气敏元件、光敏电阻、磁敏电阻等代替热敏电阻就可实现其他非电量与频率的转换。此电路可以广泛应用于非电量检测与控制及报警系统。





   如图3. 86所示, MAX1106EUB电路能够产生“滴一嘟、滴嘟”高低音相间的救护车音响效果,IC1组成第一个振荡器的振荡频率约在1 Hz左右,IC2组成的第二个振荡器的振荡频率受到5脚电压的调制。所以第二个振荡器的频率是变化的,其输出V。。如图(b)所示。在O~£,期间,第一个振荡器的输出V。,为高电平,通过电阻R使5脚电压抬高,使第二个振荡器的电容充电时间变长,其周期变长频率降低;在tl~t2期间,IC1输出V。,为低电平,使第二个振

荡器的电容充电时间变短,其频率升高。因此V。。的波形是高低频率相间的,所以扬声器发出高低音相间的“滴一嘟、滴一嘟”救护车音响效果。



   温度频率变换电路

   如图3. 87所示,其中Ti用于产生对定时电容充电的恒定电流,T2为输出放大管,定时器工作于无稳态方式,R:为负温度系数热敏电阻,环境温度变化时,Rt阻值变化,控制输出方波频率相应变化。若T,的饱和导通内阻忽略不计,振荡频率为:fo一2(ln 2)C,(R。+Ry可见,温度变化时,R值变化,振荡频率fo相应变化。若用其他传感器,如湿敏电阻、气敏元件、光敏电阻、磁敏电阻等代替热敏电阻就可实现其他非电量与频率的转换。此电路可以广泛应用于非电量检测与控制及报警系统。
