为实现16×16 LED点阵基本单元显示，需要给每K4G163222A-QC70个基本单元配2个存储器，上面和下面2个8×8 LED分别配1个，存储器可选用市面上常见的EPROM2732A存储器，该存储器一共有12个地址端，A。A：A，A。用作扫描，A．，A，。A。A8A，A6A。A。用作翻页。页码和地址关系如下。

   第1页：地址范围为OOOO～1111(O～F)。

   第2页：地址范围为10000～11111(10～1F)。

   第3页：地址范围为100000～101111(20～2F)。

   第4页：地址范围为110000～111111(30～3F)。

   按页码从左到右的顺序，地址依次加1，每页占用16个地址。所用地址和页数关系如下：只用到A。，显示2页；只用到A。A。，显示4页；只用到A。A5A4，显示8页；只用到A7A6A5A4，显示16页；只用至ⅡA8A7A6A。A4，显示32页；只用到A。A8Ar A6A5A。，显看；64页；只用到A，。A。A8A，A。As A4，显示128页；用到A¨A．。A。As A7 A6 A5 A4，一共可以显示256页。

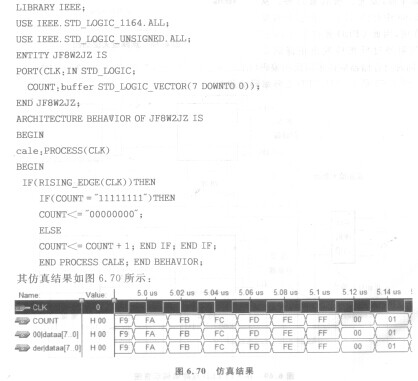

   设计CPLD逻辑功能时，4位二进制可直接调74LS161嚣件，4 16译码器可直接调74LS154器件，七段译码器可直接调7448器件，手动／自动翻页控制器就是用组合门电路分别选择单次或连续脉冲，翻页计数器是8位二进制计数器，可用2片74LS161器件组成，也可直接用VHDL语言设计，其程序如下。
