焊料过多、焊点桥接或短路
发布时间:2014/5/14 21:48:41 访问次数:2879

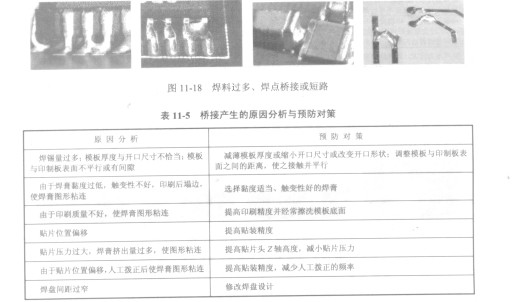

桥接是指元件端头之间、元件相邻焊点之间，RC0603JR-0724K焊点与邻近导线、过孔等电气上不该连接的部位被焊锡连接在一起（桥接不一定短路，但短路一定是桥接），如图11-18所示。其产生的原因分析与预防对策见表11-5。
图11-18焯料过多、焊点桥接或短路
焊锡球和焊料微粒

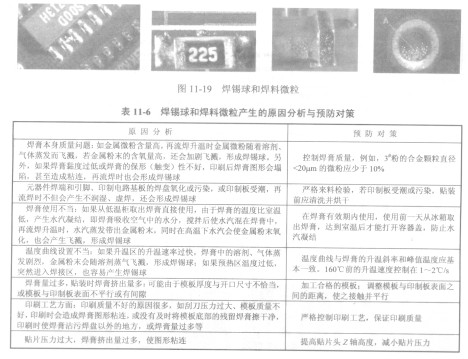

焊锡球又称焊料球、焊锡珠，是指散布在焊点附近的微小珠状焊料。大尺寸的焊料球会破坏最小电气间隙，引起短路；焊料微粒（小锡珠）残留在免清洗残留物中、敷形涂覆层中，或散布在组装板表面都会引起可靠性问题，如图11-19所示。其产生的原因分析与预防对策见表11-6。
桥接是指元件端头之间、元件相邻焊点之间，RC0603JR-0724K焊点与邻近导线、过孔等电气上不该连接的部位被焊锡连接在一起（桥接不一定短路，但短路一定是桥接），如图11-18所示。其产生的原因分析与预防对策见表11-5。
图11-18焯料过多、焊点桥接或短路
焊锡球和焊料微粒
焊锡球又称焊料球、焊锡珠，是指散布在焊点附近的微小珠状焊料。大尺寸的焊料球会破坏最小电气间隙，引起短路；焊料微粒（小锡珠）残留在免清洗残留物中、敷形涂覆层中，或散布在组装板表面都会引起可靠性问题，如图11-19所示。其产生的原因分析与预防对策见表11-6。
