J形引脚小外形集成电路

发布时间:2014/5/6 21:17:45 访问次数:1917

   J形引脚小外形集成电路( SOJ)和塑封有引脚芯片载体(PLCC)的焊盘设计及举例

   SOJ与PLCC的引脚均为J形,RB161VA-20 TE-17典型引脚中心距为1.27mm,其焊盘设计原则和单个焊盘图形设计相同。SOJ封装体是长方形的,其引脚分布在封装体长边两侧的底部;PLCC的封装体有正方形和矩形两种形式,引脚分布在封装体四周外侧底部;LCC (Leadless Ceramic Chip)是无引脚表面组装技术( SMT)基础与通用工艺陶瓷体芯片级封装。SOJ与PLCC封装类型如图5-35所示。

    图5-35  SOJ与PLCC封装类型

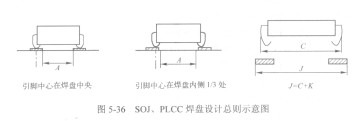

   SOJ与PLCC焊盘图形设计总则如下(见图5-36)。

   ●单个引脚焊盘设计:长(Y)x宽(X)= (1.8~2.2)mmx(0.5—0.8)mm。

   ●引脚中心应在焊盘图形内侧1/3至焊盘中心之间。

   ●SOJ相对两排焊盘内侧之间的距离:彳值一般为Smm、6.2mm、7.4mm、8.8mm。



   ●PLCC相对两排焊盘外轮廓之间的距离为(单位:mm)

   J为焊盘图形外侧距离;C为PLCC最大封装尺寸;K为系数,一般取0.75mm。



   J形引脚小外形集成电路( SOJ)和塑封有引脚芯片载体(PLCC)的焊盘设计及举例

   SOJ与PLCC的引脚均为J形,RB161VA-20 TE-17典型引脚中心距为1.27mm,其焊盘设计原则和单个焊盘图形设计相同。SOJ封装体是长方形的,其引脚分布在封装体长边两侧的底部;PLCC的封装体有正方形和矩形两种形式,引脚分布在封装体四周外侧底部;LCC (Leadless Ceramic Chip)是无引脚表面组装技术( SMT)基础与通用工艺陶瓷体芯片级封装。SOJ与PLCC封装类型如图5-35所示。

    图5-35  SOJ与PLCC封装类型



   SOJ与PLCC焊盘图形设计总则如下(见图5-36)。

   ●单个引脚焊盘设计:长(Y)x宽(X)= (1.8~2.2)mmx(0.5—0.8)mm。

   ●引脚中心应在焊盘图形内侧1/3至焊盘中心之间。

   ●SOJ相对两排焊盘内侧之间的距离:彳值一般为Smm、6.2mm、7.4mm、8.8mm。



   ●PLCC相对两排焊盘外轮廓之间的距离为(单位:mm)

   J为焊盘图形外侧距离;C为PLCC最大封装尺寸;K为系数,一般取0.75mm。
