印刷机用于将焊膏或贴片胶正确地印到印制板相应的焊盘或位置上。印刷机由机架、ACH3218-470-TD01夹持基板工作台、印刷头系统、丝网或模板的固定机构等部分组成，如图4-4所示。

   用于SMT的印刷机大致分为3种档次：手动、半自动和全自动印刷机。

   手动印刷机是指手工装卸PCB，图形对准和所有印刷动作全部由手工完成。

   半自动印刷机是指手工装卸PCB，印刷、网板分离的动作由印刷机自动完成。装卸PCB是往返式的，完成印刷后装载PCB的工作台会自动退出来，适合多品种，中、小批量生产。

   全自动印刷机是指装卸PCB、视觉定位、印刷等所有动作全部自动按照事先编制的程序完成的印刷机，完成印刷后，PCB通过导轨自动传送到贴装机的入口处，适合大批量生产。图4-5为日本日立公司NP-04LP全自动印刷机。

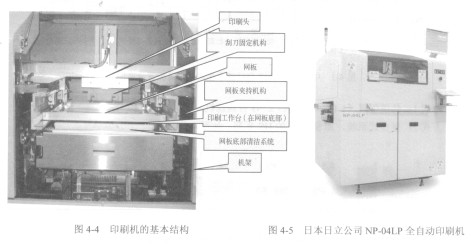

    图4-4  印刷机的基本结构    图4-5  日本日立公司NP-04LP全自动印刷机

    印刷机的主要技术指标

   ●最大印刷面积：根据最大的PCB尺寸确定。

   ●印刷精度：一般要求达到+0.025mm。

   ●重复精度：  一般要求达到土O.Olmm。

   ●印刷速度：根据产量要求确定。
