确定网框尺寸。根据印SF1006G刷机框架结构尺寸确定网框尺寸。不同规格的印刷机网框大小不一样，特殊情况下，如当印制板尺寸很小或印刷面积很小时，可以使用小于设备网框尺寸的小尺寸网框，但设备必须配有网框适配器。举例：DEK260印刷机的印刷面积及网框尺寸如下所示。

   ●最大PCB尺寸：420mmx450mm。

   ●最大印刷面积：420mmx420mm。

   ●模板边框尺寸：23英寸X23英寸(584mmx584mm)。

   ●边框型材规格：25.4mmx38.lmm。

   ●边框钻孔尺寸和位置如图8-15所示。

   为保证钢网有足够的张力和良好的平整度，通常建议钢板距网框内侧保留20～30mm间距。另外，考虑到刮刀的起始位置和焊膏的流动，在不锈钢板漏印图形四围应留有刮刀和焊膏停留的尺寸，一般情况漏印图形四周与网板粘结胶的边缘之间至少要留有40mm以上距离，如图8-16所示。

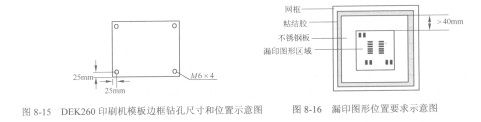

   图8-15 DEK260即刷机模板边框钻孔尺寸和位置示意图    图8-16漏印图形位置要求示意图
