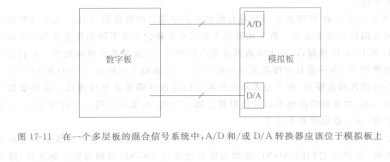

另一种将数字地和模拟地隔离的方法是把数字电路放在一块PCB上，把模拟电路放在另一块PCB板上。那么问题是AlD或D/A转换器应该装在哪块板上？T92S7A12-24如果记得混合信号IC是模拟设备的话答案就简单了。A/D或D/A转换器应该装在模拟板上，如图17-11所示。这种方法(1)允许AGND和DGND插脚通过模拟接地平面的低阻抗连接在一起；(2)为敏感的模拟电路提供最短的路径；(3)将模拟电路与数字接地电流隔离；(4)把两板之间存在的任何接地电位差应用到转换器的数字输入端（或输出端），这比应用到低电平的模拟输入端（或输出端）产生的问题要小。

    高分辨率的A/D和D/A转换器

   对于大多数低到中分辨率的AlD转换器（8、10、12、14甚至16位）．使用一个完整的、合理分区和布线（如上面的讨论）的接地平面通常就足够了。对于更高分辨率的系统（18位或更高），为了达到足够的性能，就需要更多的接地噪声电压的隔离。这些转换器通常有微伏级或更小的最小分辨电压。

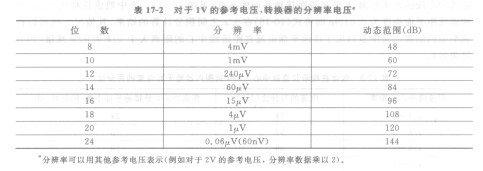

   传统的设计方法是使模拟接地平面的噪声电压小于所关注的最小模拟信号电平。对于AlD(或D/A)转换器，最小可分辨信号电压电平、最少有效位数(LSB)是转换器的位数和满量程参考电压的函数。参考电压越低，位数越大，最小可分辨信号电压越小。表17-2列出了使用1V参考电压的A/D转换器的分辨电压与位数的关系。这些分辨率水平用其他参考电压示时分辨率乘以一个适当的因子。例如，如果转换器用2V的参考电压，则表中的分辨率数据乘以2。

    表17-2所列的动态范围数字是最大信号（参考电压）与最小信号(LSB)的比，用分贝表示。不管参考电压是否变化，它们将保持相同。有趣的是，注意到大多数实际信号的动态范围小于lOOdB。例如现场音乐的动态范围高达120dB，然而，当录制在CD上时其动态范围被限制在90dB左右。
