AlD转换器制造商的数据表所提供的T8X9-I-24D局信息通常仅适用于包含一个A/D转换器（例如他们的演示板）的简单系统。他们推荐的方法通常不适用于多个AlD或(D/A)转换器系统或多层板系统。

   模一数转换器和数一模转换器都是具有模拟和数字端口的混合信号IC。关于这些设备的正确接地和去耦存在很多困惑。数字和模拟工程师经常倾向于从不同的角度看待这些设备。

   A/D和D/A转换器，以及大多数其他混合信号IC，应该被看成模拟元件。它们是具有数字部分的模拟IC，而不是具有模拟部分的数字lC。IC插脚上的标记AGND和DGND是指这些插脚在内部连接在哪里，而不是表示在外部它们应该在哪里或怎样连接。达些插脚几乎总是连接在一起，参考模拟接地平面并且对其去耦。当然，如果你只用一个接地平面，而不是分割接地平面，这一点就没有意义了。

   与上面的规则不同的是一些大型DSP包含大量的数字处理。这些设备从数字源得到大的瞬态电流，应该把它们的AGND插脚与模拟地连接，DGND插脚与数字地连接，除非数据表中指定了其他情况。这些经过专门设计的设备在内部模拟和数字电路之间具有很高级别的噪声抗扰度。

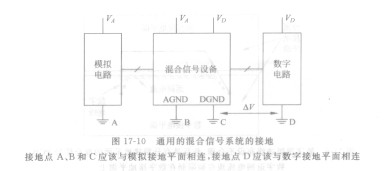

   图17-10是混合信号系统简化后的通用框图，包含一些模拟电路，一个混合信号IC和一些数字电路。如果在板上存在接地电位差，哪个地方是危害最小的位置.

   ·在接地点A和B之间；

   ·在接地点B和C之间；

   ·在接地点C和D之间。

   接地点A和B之间的接地噪声会对低电平敏感的模拟电路产生不利影响。同样，接地点B和C之间的接地噪声会影响混合信号IC中发生的模拟到数字（或数字到模拟）的转换。噪声具有最小不利影响的位置在两个数字接口之间，或者说是在接地点C和D之间，如图17-10中所示的AV。这是因为数字电路的固有抗扰度比模拟电路大。因此，接地点A、B和C应该都与模拟接地平面相连，接地点D应该与数字接地平面相连。
