触点控制一个电感性负载
发布时间:2014/4/15 21:02:16 访问次数:954

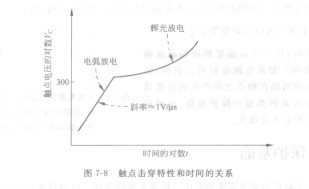

图7-9所示为一电感负载通过开关S连接到电池上。打开开关在触点间将会产生电压,RHRU50120假如没有发生击穿,该电压就叫做“可用电路电压”。对于图7-9中的电路,这一点被表示在图7 -10中。Jo为开关打开时流过电感的电流,C是导线的杂散电容。图7-11中比较了可用电路电压(见图7-10)与触点击穿特性(见图7-8)。在tl~t2时间内,电压超过击穿电压,因此触点击穿发生在这个区域。

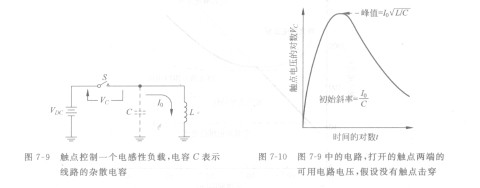

图7-9触点控制一个电感性负载,电容C表示线路的杂散电容
图7-10 图7-9中的电路,打开的触点两端的可用电路电压,假设没有触点击穿
知道击穿发生了,让我们更详细更准确地考虑一下当图7-9中的触点打开时会发生什么。当开关打开时,电感的磁场趋于保持电流Jo。由于电流不能流过开关,它转而流经杂散电容C。给电容充电,电容两端的电压以初始速率Jo /C上升,如图7-12所示,一旦这个电压超过击穿电压,触点间就会产生电弧。如果这一点的可用电流小于最小的电弧电流厶,电弧傀收持续到电容C放电到维持电压VA以下。电容放电后,电流再次给c充电,这个过程不簖董复直到电压超过辉光放电电压(图7-12中的A点),在这一点发坐辉光放电。如果维持辉光放电所需要更小的维持电流仍达不到,则辉光仅仅维持到电压降到最小辉光电压VG以下+。这个过程重复到时间t2,在这之后没有足够的电压产生任何其他的击穿。
图7-9所示为一电感负载通过开关S连接到电池上。打开开关在触点间将会产生电压,RHRU50120假如没有发生击穿,该电压就叫做“可用电路电压”。对于图7-9中的电路,这一点被表示在图7 -10中。Jo为开关打开时流过电感的电流,C是导线的杂散电容。图7-11中比较了可用电路电压(见图7-10)与触点击穿特性(见图7-8)。在tl~t2时间内,电压超过击穿电压,因此触点击穿发生在这个区域。
图7-9触点控制一个电感性负载,电容C表示线路的杂散电容
图7-10 图7-9中的电路,打开的触点两端的可用电路电压,假设没有触点击穿
知道击穿发生了,让我们更详细更准确地考虑一下当图7-9中的触点打开时会发生什么。当开关打开时,电感的磁场趋于保持电流Jo。由于电流不能流过开关,它转而流经杂散电容C。给电容充电,电容两端的电压以初始速率Jo /C上升,如图7-12所示,一旦这个电压超过击穿电压,触点间就会产生电弧。如果这一点的可用电流小于最小的电弧电流厶,电弧傀收持续到电容C放电到维持电压VA以下。电容放电后,电流再次给c充电,这个过程不簖董复直到电压超过辉光放电电压(图7-12中的A点),在这一点发坐辉光放电。如果维持辉光放电所需要更小的维持电流仍达不到,则辉光仅仅维持到电压降到最小辉光电压VG以下+。这个过程重复到时间t2,在这之后没有足够的电压产生任何其他的击穿。
