6ITL集成逻辑门电路外接负载问题
    1．直接驱动发光二极管(LED)

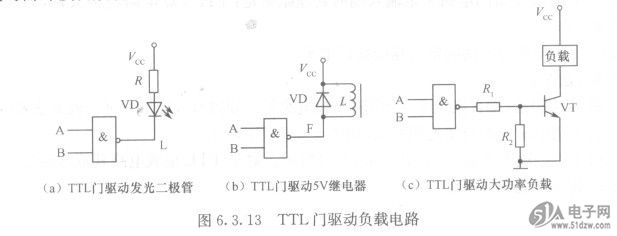

    查TTL集成电路手册可知，TTL门电路允许注入电流（灌电流）为16mA，DM3730CUS100而输出电流（拉电流）为o．4mA，而发光二极管(LED)发光时的工作电流约为lOmA，故只能采用图6.3.13(a)所示接法驱动，L低电平时发光二极管(LED)发光。图中R为限流电阻。


    2．直接驱动小功率继电器
    电路如图6.3. 13cb)所示。图中，L为5V小功率继电器的线圈，VD为续流二极管起保护作用，防止线圈I．中的电流从有到无时，L产生的感应电动势击穿TTL门电路。
    3．驱动大功率负载
    这时需外接功放管T增强带负载能力。驱动电路如图6.3.13(c)所示。
