光电耦合器是把发光二极管和光电三极管封装在一个管壳内构成的，XC2C64A-7VQ44I其电路符号如图1. 5.1所示。
    前面已介绍过，发光二极管是一种能将电能直接转换成光能的特殊二极管，加正向电压可发光；与发光二极管相反，光电管是一种能把光能转换成电能的半导体器件。它包括光电二极管和光电三极管两大类。
    光电二极管是由PN结和有聚光作用的透镜组成。通常情况下，给PN结加反向偏置电压时，产生的反向饱和电流是很小的，但如果有光照射时，半导体电阻率会显著减小（光敏性），将激发产生光生载流子（电子空穴对），在反向电压作用下，光生载流子漂移通过PN结，使PN结由反向截止转换为反向导通。光电三极管是具有两个PN结的光电器件。它的工作原理与光咆二极管类似，只是它还利用了三极管的放大作用，因此灵敏度更高。
    光电耦合器以发光二极管为输入端，光电三极管为输出端。当输入端有电信号输入时（发光二极管加正向电压），发光二极管发光，光电三极管因受光照产生光电流，输出端就有电信号输出。因此，光电耦合器是以光为媒介传输电信号的。其特点是输入和输出之间实现了电绝缘。
    使用光电耦合器时应注意以下几个参数：
    ①隔离电阻：即发光二极管与光电三极管之间的绝缘电阻，一般在10～10Q之间。
    ②极间耐压：即发光二极管与光电三极管之间的耐压，一般在500V以上。
    ③最高工作频率：一般不超过lOOkHz。
    光电耦合器主要用来实现微型计算机接口与各类控制对象之间的电气隔离，以增强抗干扰能力，提高系统工作的可靠性。图1·5.2电路是用于耦合脉冲信号的应用电路。当输入信号u，为低电平时，三极管VT截止，光电耦合器输入端的发光二极管无电流通过不发光，输出端光电三极管截止，输出电压口。为低电平；当输入信号Vi为高电平时，三极管VT饱和导通，发光二极管发光，光电三极管产生光电流，输出电压u。为高电平。

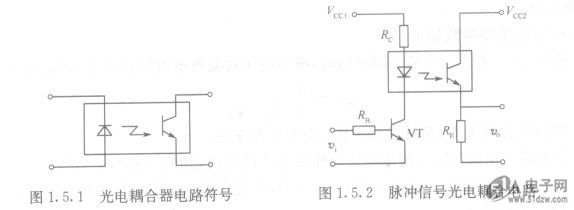

    图1. 5.1光电耦合器电路符号    图1.5.2脉冲信号光电耦合电路
