1．用  途
    两台计算机之间切换键盘和鼠标。


    2．原  理

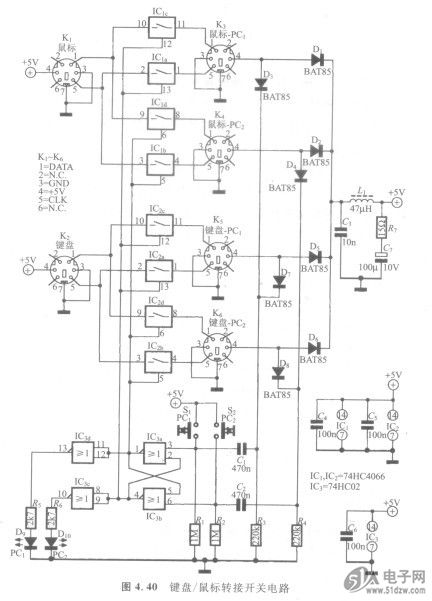

    电路如图4.40所示。74HCT4051D买了新计算机之后旧计算机往往不会立即丢弃，而常为特定任务而维持使用。这个电路可以切换两台计算机使用一个键盘和鼠标。整个电路很简单，从通向计算机的4个连接器中，借助于二极管D，、D。、D。和D。获取电路所需的电源。只要K3～K。连接器中的一个连接电源，该电路就能够工作。同时该电源作为键盘和鼠标的电源。
    模拟开关IC1和IC2采用74HC4066，用来控制时钟信号和数据信号的接入IC3 (74HC02)组成RS触发器，其输出控制IC．和IC2。按钮Sl和S2改变触发器的状态，实现两台计算机的切换。按下开关S，松开S，IC3。输出高电平，IC2输出低电平，这时模拟电子开关lC、ICib和IC2、IC2接通，K1与K2接通，K1与K2接通，键盘和鼠标与PCi接通。同样，按下开关S1，松开S2，IC3。输出高电平，IC3b输出低电平，这时模拟电子开关IC1、IC2。和IC2、IC2。接通，K，与K。接通，K2与K6接通，键盘和鼠标与PC2接通。由于键盘和鼠标与计算机切换时没有切断电源，因此计算机能够与键盘和鼠标通信。当S1和S2同时按下时，IC3、IC3b都输出低电平，IC1和IC2断开，则两台计算机都不与键盘和鼠标连接。发光二极管D9、D1。显示当前与键盘和鼠标相连接的计算机。当两个发光二极管都发光时，指示两台计算机都不与键盘和鼠标连接。
    当其中的一台计算机第一次启动或重新启动时，开若必须处于正确的位置，否则计算机检测不到键盘和鼠标。
