1．用  途
    接口转换电路。
    2．原  理

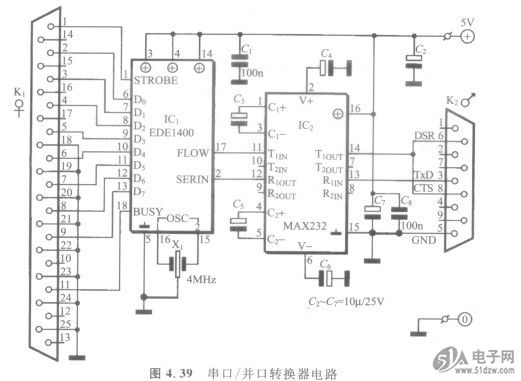

    电路如图4. 39历示。74HCT377这个电路把串口2400波特信号转换成并口信号。使用了串口的TxD线（3脚）、CTS线（8脚）和DSR线(6脚)。CTS和DSR信号实现握手信号。
    因为计算机串口输出电平为RS232总线标准，所以电路中使用IC，(MAX232)实现TTL电平与RS232总线标准电平的相互转换。


    图4. 39串口／并口转换器电路
    串口／并口转换是通过ICl (EDE1400)实现的。IC，实质上是一个可编程的PIC控制器，它将2400波特串行信号（8位，无奇偶校验，一位停止位）转换为并口（Centronics规范）信号。IC，同样产生必要的控制信号，如果在并口端有延迟，IC．通过FLOW（17脚）使计算机暂停发出RS232比特流。这就避免了数据的丢失。该控制器需要一个4MHz的陶瓷谐振器Xl。
