电话机的振铃电路是提醒用户有电话接入的单元电路，MAX5033DUSA对此类电路的识读要根据“元器件功能与电路功能结合找人手点”的方法进行识读。
    下面，我们将典型多功能电话机的振铃电路作为识读案例，进行识图分析训练。图8-23所示为典型多功能电话机振铃电路的识图分析过程。


    ●弄清楚殍关狐同接邋状态，番助予识读分桥电路。

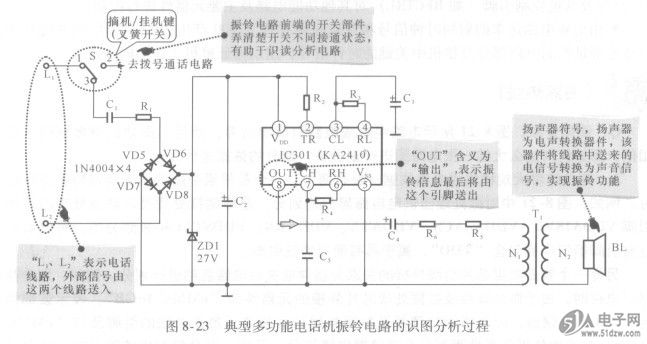

    图8-23典型多功能电话机振铃电路的识图分析过程
    根据图8-23的识图分析可知，电话机振铃电路的识图过程如下：
    ●当有用户呼叫时，交流振铃信号经外线( Li、L2)送入电路中。
    ●在未摘机时，摘机／挂机开关触点接在1_3触点上，振铃信号经电容器C，后耦合到振铃电路中，再经限流电阻器R，、桥式整流电路VD5~VD8、C2滤波以及ZD1稳压后，加到振铃芯片IC301的①、⑤脚，为其提供工作电压。
    ●当IC301获得工作电压后，其内部振荡器起振，由一个超低频振荡器控制一个音频振荡器，并经放大后由⑧脚输出音频振铃信号，经耦合电容C4、R6后，由匹配变压器T．耦合至扬声器发出铃声。
