典型的发射极旁路电容电路分祈
    通常三极管发射极回路都要串联一个电阻，950-202783当这个电阻上并联一个电容时就构成发射极旁路电容电路，如图5-48所示，电路中VT1构成一级音频放大器，Cl为VT1发射极旁路电容。如表5-9所示是发射极旁路电容电路工作原理解说。

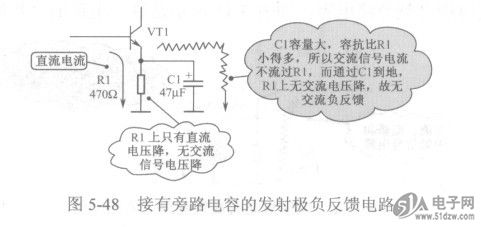

    图5-48接有旁路电容的发射极负反馈电路


    发射极接不同容量旁路电容电路分析
    如图5-51所示发射极接不同容量旁路电容的音频放大器电路。电路中的VT1构成音频放大器，它有两个串联起来的发射极电阻R2和R3，另有两只容量不等的发射极旁路电容C2和C3。由于C2容量较小，对高音信号的容抗很小，而对中、低音信号的容抗大。如表5-12所示是这一电路的工作原理解说。

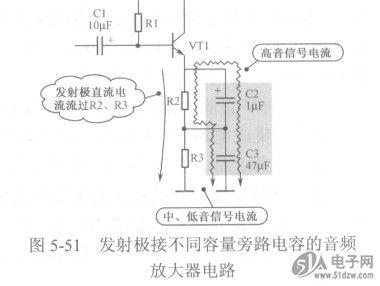

    图5-51发射极接不同容量旁路电容的音频放大器电路

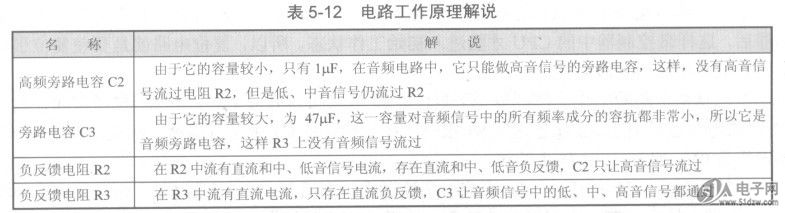

    表5-12电路工作原理解说
