三极管集电极电压解说
    如图8-12所示是三极管集电极电压示意图，DS550DC-3这一电压最容易理解错。直流工作电压+V经R3加到三极管VT1集电极上，R3两端的电压U3=/CxR3，集电极电压UC=+ V- U3，掌握集电极电压大小的分析方法，对分析三极管集电极电路非常重要。

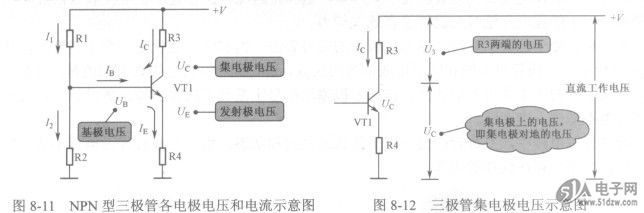

    图8-11  NPN型三极管各电极电压和电流示意图    图8-12三极管集电极电压示意图


    三极管发射极电压解说
    发射极电压与发射极电流和发射极电阻的大小相关，如图8-13所示。由于发射极电流受基极电流控制，所以发射极电压的大小由基极电流的大小决定。
    三极管三种工作状态下各电极电压特征解说
    如表8-8所示是NPN型三极管三种工作状态下各电极电压特征解说，根据各电极电压特征可以判断电路处于什么工作状态。

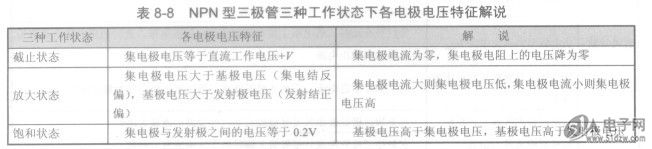

    表8-8 NPN型三极管三种工作状态下各电极电压特征解说
