①直流通路

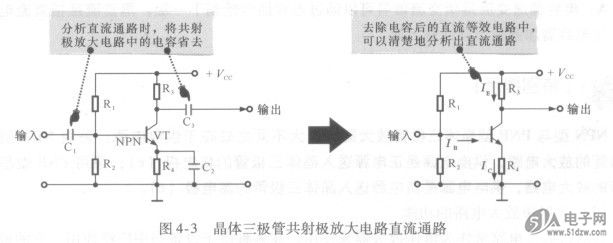

    由于电容对于直流电压可视为开路，74HC123D因此当集电极电压源确定为直流电压时，可将放大电路中的电容省去，如图4-3所示。
    图4-3  晶体三极管共射极放大电路直流通路


    ②交流通路

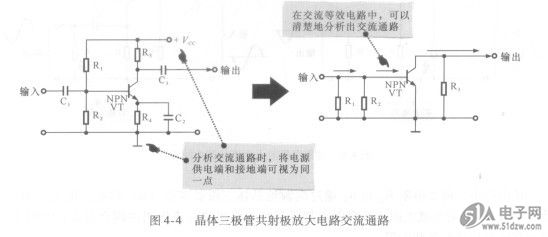

    在交流电路分析中，由于直流供电电压源的内阻很小，对于交流信号来说相当于短路。对于交流信号来说电源供电端和电源接地端可视为同一点（电源端与地端短路），如图4-4所示。


    【知道更多】

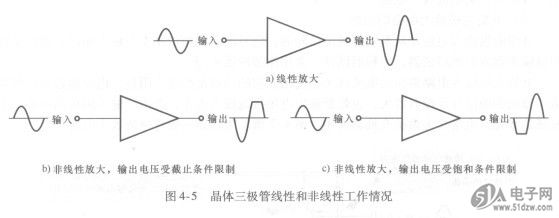

    通过设置偏压电阻，改变放大电路中的偏压值，使晶体三极管工作在放大区，进行线性放大。线性放大就是成正比的放大，信号不失真的放大。如果偏压失常，晶体三极管就不能进行线性放大或不能工作，如图4-5所示。
