1．用  途
    接口转换。
    2．原  理
    电路如图4. 11所示。尽管大部分电脑游戏及大型程序非常适用于鼠标控制，74HCT08PW但仍有一些类似飞行模拟之类的程序，如果使用游戏杆操纵会有更真实的感觉。但并不是所有的程序都支持操纵杆操纵，在这种情况下就只能使用鼠标操纵。在运行飞行模拟程序时，更关注下列问题：
    ①尽管鼠标的分辨率用于精确操作已经够了，而飞行的感觉是使用鼠标无法模拟的。
    ②模拟操纵杆非常不准确，必须进行数字化预处理。
    ③带有D/A转换的数字操纵杆，在理论上能够仿真模拟操纵杆的所有偏转方向和程度。

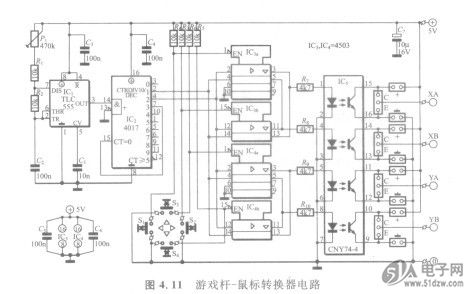

     图4.11  游戏杆一鼠标转换器电路


    图4.11所示电路能使用数字操纵杆操纵只适用于鼠标操作的游戏，其接口是利用一个很便宜的机械鼠标制成的。主板、发光二极管及串联的电阻利用原来的，光电晶体管由IC5中的4个光耦代替。XA、AB、YA和YB通过跳接器连接到光耦输出三极管的发射极（或集电极）上（根据鼠标方向）。相应地，光耦输出三极管的集电极（或发射极）通过跳接器连接到5V的电源上或接地。
    电路使用了多谐振荡器ICl (TLC 555)和一个分频器IC2 (4017)产生脉冲串，它模拟机械鼠标中的旋转圆盘，通过IC3、IC。(4503)缓冲器将信号发送到光耦。通过数字手柄控制缓冲器的使能允许，来选择移动的方向（上下左右），屏幕上的光标移动速度取决于脉冲串的频率，由Pl设定。
    接口的电源由原鼠标提供，鼠标的左右键接线直接接到数字操纵杆的相应接线上。
