1．用  途
    游戏操控杆（手柄）转换接口。
    2．原  理
    许多人买计算机，仅仅就是为了玩游戏，74HCT08D这也没什么让人惊讶的，计算机非常适于这种消遣娱乐活动。在可以用手柄的条件下，玩电脑游戏确实非常有趣。有许多I/O卡和声卡都有两个与手柄连接的15路标准接口。但不少程序却只能服务于一个手柄。因为所使用的手柄种类繁多（尤其现代飞行模拟器的手柄非常先进），所以经常需要对接口进行转换。手柄的接口总是在计算机的背面，连接很麻烦。从长远来看，这对接口没有任何好处。

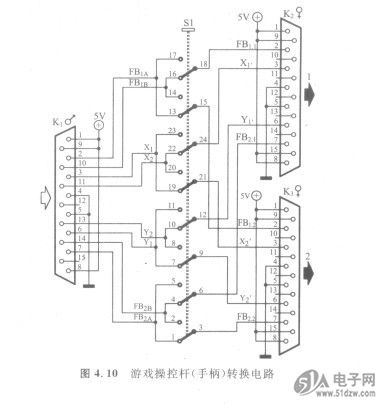

    图4.10所示电路通过按钮来代替连接器的转换，用这种方式可以非常简单和方便地将两个游戏杆连在计算机上。
    这个电路非常简单，不用对它过多描述，一个8刀开关用来解决控制信号X、y及按键1、2的互相连接。
    如果电路制作用PCB板连接，其结构能够更简单。
