1．低压差稳压器集成电路特点
    在线性稳压器集成电路的众多指标中有一个非常重要的技术指标，DS850DC-3-004就是线性稳压器的输入端与输出端之间的电压差，在低压供电、电池供电的电子电器中，线性稳压器的这一指标显得更为重要。深圳市维盟奇电子有限公司
    线性稳压器的输入端与输出端之间的电压差，与流过线性稳压器的电流之积就是这个线性稳压器的自身损耗，在低压供电、电池供电的电子电器中，为了提高系统效率，降低自身的损耗，总是希望稳压器本身的电压降尽可能小一些。
    输入电压端与输出电压端之差比较小的稳压器称为低压差稳压器，英文缩写是LDO。目前，在相关英文资料中常常把LDO稳压器简写成LDO，把LDO稳压器系列产品缩写成LDOs。
    LDO稳压器是相对于传统的线性稳压器而言的。传统的线性稳压器，如78xx系列的集成电路都要求输入电压要比输出电压高出2～3V，否则就不能正常工作。但是在低压供电、电池供电的电子电器中，这样的条件显然太苛刻了，许多情况下无法满足这个条件，如5V转3.3V，即将SV直流电压转换成3.3V宣流电压，稳压器输入端与输出端的压差只有1.7V，普通的线性稳压器显然不能满足条件，所以才有了LDO这类电源转换集成电路。
    所以低压差线性稳压器的主要优点是可最大限度地降低调整管压降，从而大大减小输入、输出电压差，使稳压器能在输入电压略高于额定输出电压的条件下工作。


    2.低压差稳压器集成电路内电路及工作原理

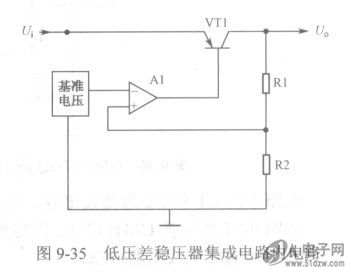

    如图9-35所示是低压差稳压器集成电路内路。从电路中可以看出，它主要由调整管VT1、比较电阻Rl和R2、比较放大器Al和基准电压电路等组成。
    该电路的稳压原理与普通的串联调整管电路相同，取样电阻Rl和R2将输出端的直流输出电压分压后加到比较放大器Al的同向输入端，当输出电压Uo大小变化时，加到比较放大器Al同向端的直
    图9-35低压差稳压器集成电路内电路
    流电压大小也相应变化。比较放大器Al的反向输入端接基准电压，基准电压是大小不变的直流电压。
    当稳压电路输出端的直流电压升高时，经取样分压电路后的直流电压也升高，即加到比较放大器Al同向输入端的直流电压升高，而比较放大器Al的反向输入端直流电压不变，这时比较放大器Al输出电流减小，使调整管VT1基极电流下降，调整管VT集电极与发肘极之间的电压降增大，从而使稳压器输出端直流电压下降，达到稳压的目的。
    注意，输入电压U等于调整管VT1集电极与发射极之间的电压降加输出电压乩。
    同理，当输出端直流电压Uo下降时，通过取样电路、比较放大器Al、调整管VT1使输出端直流电压升高，达到稳压的目的。
    供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。
    实际的低功率低压差稳压器集成电路还具有负载短路保护、过压关断、过热关断、反接保护功能等。
