三端稳压集成电路增大输出电流电路分析

发布时间:2013/8/19 20:13:53 访问次数:820

    采用单只三端稳压集成电路不能满足输出电流要求时,可以采用增大输出电流电路。
    1.三端稳压集成电路分流管电路

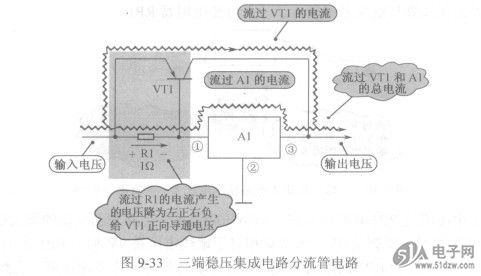

    如图9-33所示是三端稳压集成电路分流管电路。DS850DC-3-003电路中的Rl和VT1是在典型应用电路的基础上另加的,用来构成集成电路Al的分流电路。
    图9-33三端稳压集成电路分流管电路


    流过Rl的电流在其两端产生电压降,极性为左正右负,电压降加到VT1基极与发射极之间,是正向偏置电压,VT1导通,一部分负载电流通过VT1发射极、集电极供给负载。
    Rl的阻值可以取1Q,流过R1的电流比较大,要求它的额定功率比较大,否则会烧毁Rl。
    VT1是PNP型管,为Al分流,称为分流管,流过VT1和Al的电流之和是负载电流。
    2.三端稳压集成电路并联运用电路

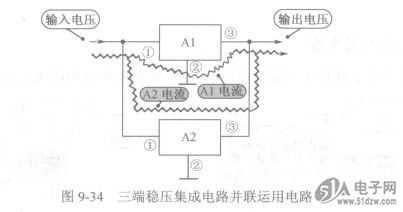

    如图9-34所示是三端稳压集成电路并联运用电路。电路中的Al和A2是两块同型号三端稳压集成电路,要求两块集成电路的性能一致,否则会在娆毁一块后继续烧毁另一块。


    图9-34三端稳压集成电路并联运用电路
    集成电路Al为负载平均分担工作电流,Al和A2为负载电路提供相同的工作电压。

    采用单只三端稳压集成电路不能满足输出电流要求时,可以采用增大输出电流电路。
    1.三端稳压集成电路分流管电路
    如图9-33所示是三端稳压集成电路分流管电路。DS850DC-3-003电路中的Rl和VT1是在典型应用电路的基础上另加的,用来构成集成电路Al的分流电路。
    图9-33三端稳压集成电路分流管电路


    流过Rl的电流在其两端产生电压降,极性为左正右负,电压降加到VT1基极与发射极之间,是正向偏置电压,VT1导通,一部分负载电流通过VT1发射极、集电极供给负载。
    Rl的阻值可以取1Q,流过R1的电流比较大,要求它的额定功率比较大,否则会烧毁Rl。
    VT1是PNP型管,为Al分流,称为分流管,流过VT1和Al的电流之和是负载电流。
    2.三端稳压集成电路并联运用电路
    如图9-34所示是三端稳压集成电路并联运用电路。电路中的Al和A2是两块同型号三端稳压集成电路,要求两块集成电路的性能一致,否则会在娆毁一块后继续烧毁另一块。


    图9-34三端稳压集成电路并联运用电路
    集成电路Al为负载平均分担工作电流,Al和A2为负载电路提供相同的工作电压。
