1．固定型低压差稳压器集成电路典型应用电路
    如图9-36所示是GM1117-3.3固定型低压差稳压器集成电路典型应用电路，DS850DC-3-005这种集成电路共有3根引脚，分别是输入电压端③脚、输出电压端②脚和接地端①脚。设有稳定的直流电压从③脚输入，这一输入电压要求大于4.75V，经过稳压器集成电路Al的稳压，输出3.3V稳定的直流电压。

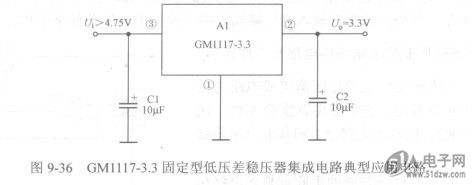

    图9-36  GM1117-3.3固定型低压差稳压器集成电路典型应用电路


    电路中的Cl和C2为滤波电容，需采用钽电容。

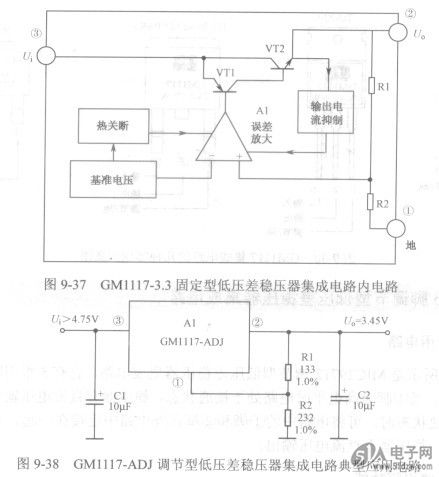

    如图9-37所示是GM1117-3.3固定型低压差稳压器集成电路内电路，它的两只取样电阻Rl和R2内置在集成电路内部，
    固定型低压差稳压器集成电路的输出电压有1.2V、1.8V、2.5V、2.85V、3.OV、3.3V、5.OV等规格。
    2．调节型低压差稳压器集成电路典型应用电路
    如图9-38所示是GM1117-ADJ调节型低压差稳压器集成电路典型应用电路，这一电路与前面固定型电路的不同之处是将取样电阻设置在外电路中，即Rl和R2，这是两只精密电阻器。在Ri=133Q、R2=232Q时，输出电压为3.45V。Ri、R2取值不同时，可以得到不同大小的输出电压。
