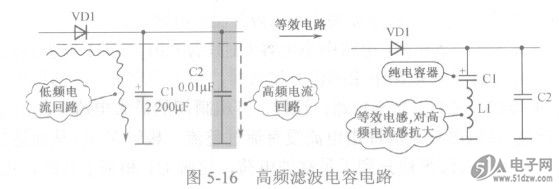

如图5-16所示是电源滤波电路中的高频滤波电容电路。SFH6316T电路中，一个容量很大的电解电容Cl（2200pF）与一个容量很小的电容C2（O.OIUF）并联，C2是高频滤波电容，用来进行高频成分的滤波，这种一大一小两个电容相并联的电路在电源电路中十分常见。

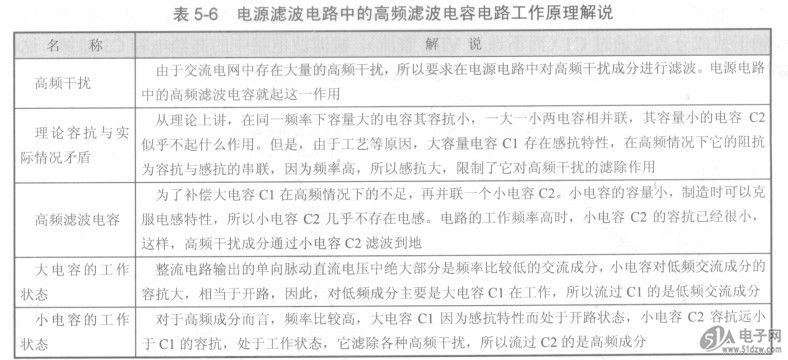

    如表5-6所示是电源滤波电路中的高频滤波电容电路工作原理解说。


    表5-6电源滤波电路中的高频滤波电容电路工作原理解说

    在讲解电源电路中电容保护电路之前，为了更方便地理解电路的工作原理，首先介绍为何要在电源电路中增加这一电路。

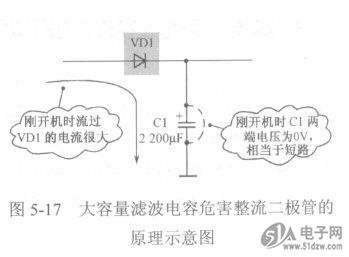

    电源电路中，从滤波角度上讲，滤波电容的容量越大越好，但是，第一节的滤波电容其容量太大，对整流电路中的整流二极管是一种危害，如图5-17所示是大容量滤波电容危害整流二极管的原理示意图。电路中，VD1是整流二极管，Cl是滤波电容。
