(1)内电路。如图9-39所示是GM1117-ADJ调节型低压差稳压器集成电路内电路，从内电路中可以看出，它没有取样电阻，取样电阻需要在外电路中设置，以方便调节输出电压大小。
    图9-39  GM1117-ADJ调节型低压差稳压器集成电路内电路


    调节型低压差稳压器能够改变输出电压大小的原理是：通过改变取样电阻的阻值比大小，就能改变比较放大器输出大小，从而能够改变调整管电流大小，这样就可以改变调整管集电极与发射极之间的电压降，实现调节型低压差稳压器输出电压大小的调节。

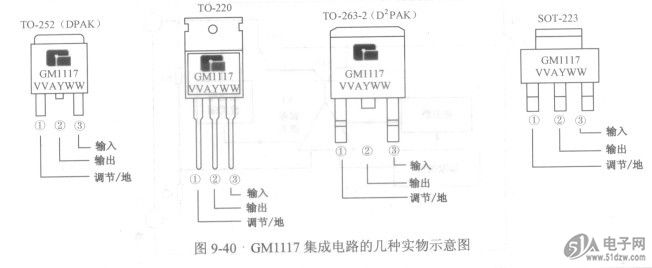

    (2)外形特征和引脚分布。如图9-40所示是GM1117集成电路的几种实物示意图，它的引脚分布规律是：型号面正对着自己，引脚朝下，此时从左向右依次为①、②和③脚。
