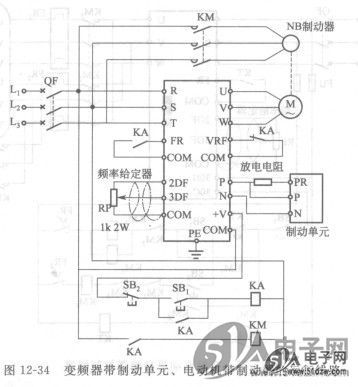

线路如图12-34所示，电动机带有NB制动器，变频器带有制
动单元选用件。图中，VRF为设定用电压输入端子。


    工作原理：调节电位器RP，设定电动机的运行速度。运行
时，按下按钮SB₁，继电器KA得电吸合并自锁，其常开触点闭

合，端子FR-COM接通，KA的常开触点闭合，接触器KM得电
吸合，NB制动器吸合，电动机运行。停机时，按下按钮SB2，继
电器KA失电释放，端子FR-COM断开，而VRF-COM接通，频
率设定输入电压为零，制动单元投入工作，将逆变返回变频器直流
侧的电能安全消耗在放电电阻上。与此同时，继电器KA的常开触
点断开，接触器KM失电释放，其主触点断开，NB制动器失电释
放，电动机急速停转。
