电磁制动电动机由普通电动机和电磁制动器NB组成。电动机
工作时，网电加于电磁制动器的励磁绕组上，电磁铁的衔铁即被吸
上，使电动机转子上的制动盘与后端盖的制动面脱开，转子可自由
转动。停机时，切断电源，电磁制动器失电，衔铁复位，使转子的
制动盘与后端盖的制动面贴合，电动机迅速停转。
    电磁制动电动机变频调速时，应将电磁制动器NB通过接触器
的触点接网电（变频器的输入侧）。如果NB接在电动机侧，则当
电动机在低频下运行时，由于电动机的电压也较低，制动器的励磁

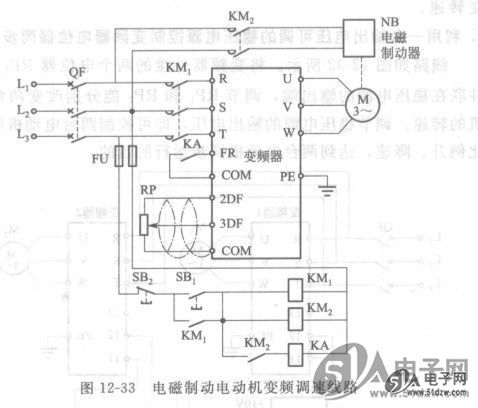

电流太小，衔铁吸不起来，将导致转子转不动而产生过电流。具体
接线如图12-33所示。图中，FR为正转运行、停止指令端子。


    注意：制动器NB必须和电动机同时通电。图中，中间继电器
KA是用来控制电动机启动的。
    工作原理：调节电位器RP，设定电动机运行速度。运行

时，按下按钮SB₁，接触器KM₁、KM₂同时得电吸合并自锁。
这时KM₁的主触点闭合，接通变频器电源；KM₂的主触点闭
合，制动器NB得电吸合，制动面脱开。KM₂的常开辅助触点
闭合，继电器KA得电吸合，其常开触点闭合，端子FR-COM
接通，电动机运行。停机时，按下按钮SB₂，接触器KMi、
KM₂和继电器KA均失电释放，制动器NB失电释放，电动机
被迅速制动停转。
