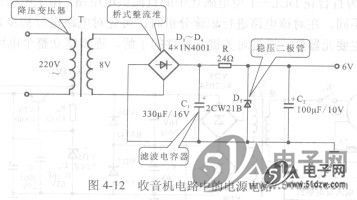

图4—12所示为收音机电路中的电源电路，JRC13600该电路是利用稳压二极管进行稳压的电源电路，其电路结构较为简单，在对该电路进行识读时，可先找到电路中的主要元器件，然后顺着该电路的信号流程，来对电路进行逐步的识读。


    (1)结构组成
    通过图4-12可知，收音机电路中的电源电路主要是由变压器T、桥式整流堆D1～D4、滤波电容器Cl、C2及稳压二极管Ds等部件构成的。
    (2)识图过程

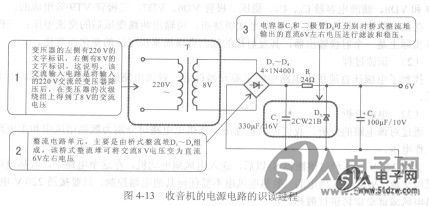

    找到了收音机的电源电路中的主要元器件后，对该电路的具体识读过程如图4-13所示。


    (3)电路分析
    通过对电路的分析，我们可以识读出：
    在收音机的电源电路中，交流220V电压经变压器降压后输出8V交流低压，8V交流电压经桥式整流电路输出约11V直流，再经Cl滤波，R限流、D5稳压，C2滤波后输出6V稳压直流。电路中使用了两只电解电容进行平滑滤波。
    利用稳压二极管进行稳压的电源电路虽然简单，但最大的缺点就是在负载断电的情况下稳压二极管仍然有电流消耗，负载电流越小时稳压管上流过的电流则相对较大，因为这两股电流之和等于总电流。故该稳压电源仅适用于负载电流较小、且变化不大的场合。
