①工作原理  由电阻R2、电位器RP1、电容C组成阻容移相电路，调节RP1，即可改变双向晶闸管V的导通角，从而改变灯泡EL的亮度。电阻R1为限流电阻。C的充电速度还与并联回路有关。在R1、RP2固定的情况下，分流的大小由光敏电阻RL的阻值来决定。当电网电压上升时，灯光亮度增加，RL阻值变小，分流增大，电容C两端电压上升变慢，晶闸管V导通角减小，输出电压减小，灯光亮度下降；反之，当电网电压下降时，RL阻值增大，分流减小，晶闸管导通角增大，输出电压增加，灯光亮度增加。这样一来，灯光亮度就自动地稳定在设定值（由RP】决定）。
    ②元件选择双向晶闸管、双向触发二极管、电位器和电容的选择；光敏电阻RL可选用MG41、MG42、MG43、MG45等型硫化镉光敏电阻。
    ③调试最好用一台0～250V单相自耦调压器调节。光敏电阻安装在台灯座的适当位置，使灯光能照到它。输入220V电压，调节电位器RP1，使其阻值为零（电位器RPz调到适当位置），使电灯EL最亮。接着将RP1调到最大值，电灯应发出微光。
    将RP1调到某一位置，电灯发出一定亮度的光。然后将调压器调到240V．这时灯泡亮度应不变，否则，应调节RP2及光敏电阻RL的光线进入量；再将调压器调到200V，这时电灯的亮度也应不变，否则应适当调节RP2及RL的光线进入量。如此反复调整几次即可。电灯发光亮度最好用照度仪测试。

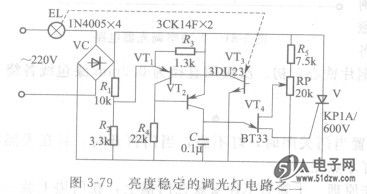

    (2)电路之二  电路如图3-79所示。它是利用光反馈来稳定照度的。


    图3-79亮度稳定的调光灯电路之二C两端电压上升变慢，晶闸管V导通角减小，亮度增加，从而保证了灯光亮度的恒定。
    工作原理  三极管VT1、VT2作为恒流源向电容C充电。当C上电压达到单结晶体管VT4的峰点电压时，VT4导通，发出脉冲触发晶闸管V。调节电位器RP，即可改变晶闸管的导通角，从而改变灯泡EL上的电压，达到调光目的。
    为了稳定亮度，采用光电元件VT3。当电网电压增加时，灯光亮度提高，VT3的电流也增加，电容C的充电电流减小，输出电压减小，灯光亮度下降，反之则灯光
    为了防止因射人光电三极管VT。的光量过大使VT3饱和而无法正常调节，应调节好VT3的安装位置，或装上滤光器，以减弱检测光量。
