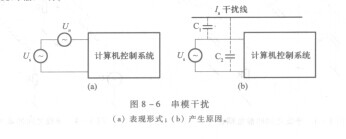

串模干扰是指叠加在被测信号上的于扰噪声，即干扰源串联在信号源圆路中。G569C其表现形式与产生原因如图8 -6所示。图中，U。为信号源电压，U。为串模干扰电压，邻近导线（干扰线）有交变电流，。流过，由，。产生的电磁干扰信号就会通过分布电容C．和C2的耦合，引至计算机控制系统的输入端。

   对串模干扰的抑制较为困难，因为干扰u。直接与信号u。串联。目前常采用双绞线与滤波器两种措施。

    双绞线做信号引线

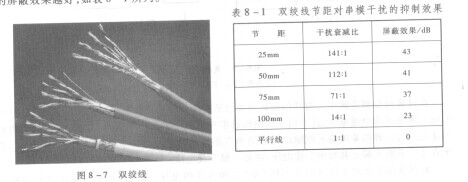

   双绞线由两根互相绝缘的导线扭绞缠绕组成，为了增强抗干扰能力，可在双绞线的外面加金属编织物或护套形成屏蔽双绞线，图8 -7给出了带有屏蔽护套的多股双绞线实物图。

   采用双绞线作信号线的目的，就是因为外界电磁场会在双绞线相邻的小环路上形成相反方向的感应电势，从而互相抵消减弱干扰作用。双绞线相邻的扭绞处之间为双绞线的节距，双绞线不同节距会对串模干扰起到不同的的抑制效果：节距越小，干扰的衰减比越大，抑制干扰的屏蔽效果越好，如表8 -1所列。

   表8 -1  双绞线节距对串模干扰的抑制效果

   双绞线可用来传输模拟信号和数字信号，用于点对点连接和多点连接应用场合，传输距离为几千米，数据传输速率可达2Mb/s。
