设计参考思路
发布时间:2014/7/19 21:21:36 访问次数:471
对任努破解,得如图6. 103所示洗衣机工作循环示意图。

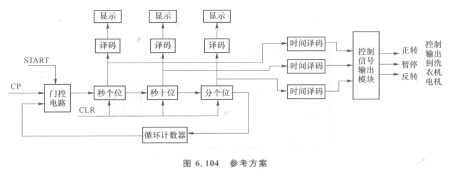

参考方案如图6. 104所示,ICM7555IPAZ各部分组成及作用如下。
①门控电路:控制时间计数器工作。
②计数器(秒个位、秒十位、分个位):时间计数,去控制到了时间发出使洗衣机正转、暂停和反转的控制信号。
③译码、显示器:显示洗衣机的工作时间情况。
④时间译码:对时间计数器的输出进行译码。
⑤控制信号输出模块:将控制洗衣机正转、暂停和反转的信号取出来。
⑥循环计数器:去控制洗衣机总的工作时间。
其工作原理或过程:经过下载的可编程逻辑器件通电后,使CLR一1,按一下START,时钟信号送至计数器,计数器开始工作,时间通过译码显示出来,再通过时间译码将秒个位、秒十位、分个位的信号检测出来,通过时间选择模块将反映正转、暂停和反转的信号表达出来,最后通过转换电路发出使电机正转、暂停和反转的信号。(电机正转时指正转ZZ输出为高电平、反转FZ输出力低电平、暂停PAUSE输出为低电平;电机反转时指正转输出为低电平、反转输出为高低平、暂停输出为低电平;电机暂停时指正转ZZ输出为低电平、反转FZ输出为低电乎、暂停PAUSE输出为高电平。)
一个周期T-l分15秒,先设计一个1分16秒的计数器。
对任努破解,得如图6. 103所示洗衣机工作循环示意图。
参考方案如图6. 104所示,ICM7555IPAZ各部分组成及作用如下。
①门控电路:控制时间计数器工作。
②计数器(秒个位、秒十位、分个位):时间计数,去控制到了时间发出使洗衣机正转、暂停和反转的控制信号。
③译码、显示器:显示洗衣机的工作时间情况。
④时间译码:对时间计数器的输出进行译码。
⑤控制信号输出模块:将控制洗衣机正转、暂停和反转的信号取出来。
⑥循环计数器:去控制洗衣机总的工作时间。
其工作原理或过程:经过下载的可编程逻辑器件通电后,使CLR一1,按一下START,时钟信号送至计数器,计数器开始工作,时间通过译码显示出来,再通过时间译码将秒个位、秒十位、分个位的信号检测出来,通过时间选择模块将反映正转、暂停和反转的信号表达出来,最后通过转换电路发出使电机正转、暂停和反转的信号。(电机正转时指正转ZZ输出为高电平、反转FZ输出力低电平、暂停PAUSE输出为低电平;电机反转时指正转输出为低电平、反转输出为高低平、暂停输出为低电平;电机暂停时指正转ZZ输出为低电平、反转FZ输出为低电乎、暂停PAUSE输出为高电平。)
一个周期T-l分15秒,先设计一个1分16秒的计数器。
